显示器基础知识简单介绍

艺卓4K显示器 - 高清晰度,大屏幕尺寸

用于个人电脑的4K显示器越来越多。 这似乎有点像炒作,但它们能够解决各种显示问题,是一个明智、进取的选择,能够提供最佳显示环境。 艺卓4K显示器,特别是FlexScan EV3237,从长远的角度来看,是众多选择中极为出众的一款显示器。

注:本文由2014年9月18日在ITmedia上发表的一篇日语文章翻译而来。版权所有2014 ITmedia公司。保留所有权利。

选择艺卓4K显示器,满足高清和大屏幕尺寸的需求

全高清液晶显示器曾经是市场上的高端产品,但最近几年价格已经大幅回落,如今,23"全高清显示器已经进入国内市场,逐渐成为主流产品。在向地面数字广播过渡的过程中,显示设备也加速度向全高清显示器升级换代。虽然此后有过一段时间的停滞,下一波浪潮终于席卷而来。当然,引领这一次浪潮的正是4K显示器。

“4K”是指大约4000像素的水平分辨率。“K”代表“千”。目前来看,大多数4K显示器采用的是3840 x 2160像素(4K UHDTV)分辨率,是全高清显示器像素数(1920 x 1080像素)的整整四倍。对于电影行业,4096 x 2160像素(DCI 4K)显示器也被称为4K显示器。

两种类型的4K

  • 3840 x 2160像素(4K UHD)

4K UHD是ITU(国际电信联盟)制定的4K。它的水平和垂直分辨率是全高清的两倍,已被电视行业所采用。

  • 4096 x 2160像素(DCI 4K)

DCI 4K是DCI(数字电影倡导联盟)制定的4K。水平分辨率比4K UHD更高。这个分辨率是投影机的水平和垂直分辨率的两倍(2048 x 1080像素),已被电影行业所采用。



如今,数码相机的分辨率越来越高,家用摄像机不但分辨率更高,而且支持4K,在智能手机和平板电脑屏幕越来越高清,其他类似的技术不断涌现,导致电脑全高清显示器变得越来越没有吸引力。与此同时,人们对于大屏幕和多屏幕环境的兴趣越来越浓厚,这种技术能够带来更大的工作空间,以提高对于电脑操作非常重要的多任务处理的效率。

面对这些情况,艺卓推出了人们期待已久的最新FlexScan EV3237显示器。这款全新旗舰级显示器具有31.5"超大宽屏幕(可视对角线尺寸:79.9 cm),是第一款支持3840 x 2160像素4K分辨率的通用显示器。这是一款面向新时代的高端显示器,具有顶级规格,能够满足高清显示和大工作空间这两个需求。

FlexScan EV3237

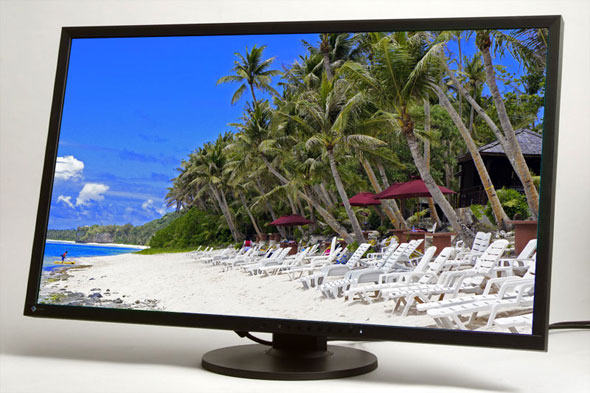

艺卓31.5" FlexScan EV3237 4K显示器

据说现在可能还有很多人不知道购买4K显示器是否为时尚早。在这篇文章中,我们将以提问和回答的形式,看看FlexScan EV3237 4K显示器如何解决最近显示器环境经常出现的问题和意见。我们相信,读过本文以后,您一定会立刻把FlexScan EV3237加入采购候选列表中。

艺卓4K显示器能够巧妙地解决有关显示器的常见问题!

问:我已经习惯了智能手机、平板电脑或笔记本电脑上的高清屏幕,现在觉得我的外部显示器的画面看起来非常粗糙、昏暗。还是说它本来就是这样?

答:显示器的详细信息表示为像素密度或清晰度,而这个度的数值以ppi为单位。Ppi代表“每英寸像素数”。减少像素之间的距离(像素间距)而不改变液晶面板的屏幕尺寸会使ppi增加,这个数字越高,显示器的清晰度就越高。

智能手机的像素密度正在快速增长,现在的许多智能手机像素密度已经达到甚至超过300 ppi。屏幕非常平滑细腻,即使靠近观看,也看不到像素颗粒或锯齿形对角线。还有一些高端设备具有超高的像素密度,甚至超过500 ppi。

在电脑显示器方面,大多数产品的像素密度约为96 ppi,以匹配Windows桌面界面的标准显示密度96 dpi(每英寸点数)。Windows 8及以后版本的新开始界面和Modern UI的其他方面采用135 dpi的标准像素密度(根据显示设备的像素密度在100%、140%和180%之间自动切换),但标准桌面界面仍然为96 dpi。所以电脑显示器比智能手机看起来粗糙毫不奇怪。


pixel density

不同的像素密度会造成显示效果的巨大差异。上图是放大后10磅字体,下图是照片的放大缩略图。在96 ppi下,像素明显非常粗糙,但在192 ppi下,质量大大提高。在384 ppi下,图像变得平滑细腻,再也看不到像素颗粒和对角线锯齿状边缘。

但是,电脑操作系统的显示密度 (dpi) 是可变的,所以可以根据显示器的像素密度对平滑倍率进行缩放。自从Windows XP以来,各个版本的Windows操作系统都可以改变显示密度,但直到Windows 7才能在不明显改变屏幕布局的情况下使用这一功能。

到了Windows 8.1,在连接多个显示器时已经能够对不同显示器使用不同的显示密度设置,并且,由不同像素密度的显示器组成的多屏环境的不协调感已经有所降低(但是,设置级别的数量是有限的,所以显示密度的组合尚且不能精确定制)。

Mac OS X甚至在Windows之前就采用了这样的设计,以在高清显示器上更改显示密度(苹果公司称之为“Retina显示器”)。从OS X Mavericks 10.9.3开始,这种功能也支持外部显示器。

电脑操作系统对于高像素密度显示环境的支持被称为HiDPI支持。继操作系统支持后,应用程序的支持也随之跟进,围绕HiDPI的电脑环境已经进入实用阶段。因此,对于高像素密度电脑显示器的需求也在不断攀升。

FlexScan EV3237正是其中的一款产品,作为大屏幕外部显示器,它拥有约140 ppi的高清像素密度。与上文提到的智能手机相比,这个像素密度相当低,但要注意,智能手机和电脑显示器的使用距离也大不相同。

对于31.5" FlexScan EV3237显示器,观看距离约为50-60厘米,这样显示器的平滑细腻程度就与智能手机基本相同了。而且,显示器的尺寸大大超过智能手机,所以能够一眼看到更多信息。照片和电影的效果更加精彩。




31.5" FlexScan EV3237的观看距离远远大于智能手机、平板电脑和笔记本电脑,因此,即使像素密度约为140 ppi,显示器看起来也非常细腻、高清。仅仅通过照片难以体现,但在31.5" 宽屏显示器(对角线长约80厘米)上观看4K高清视频是一种无法在全高清显示器上感受到的精彩体验。



问:我希望提高我的工作效率,但没有足够的空间设置多显示器。我也不喜欢屏幕之间的边框。有没有一种方法能提高使用一台显示器的工作效率?

答:多台显示器的并排设置基本上有两种模式。一种是多台显示器连接到一台电脑,以提供更多的工作空间。另一种是从多台电脑上显示信息,以同时进行工作。

FlexScan EV3237可用于任何一种模式。首先,对于第一种模式,4K分辨率的31.5"宽屏液晶面板提供很大的工作空间(但也必须考虑到缩放倍率;详情将稍后说明)。

在后一种情况下,可以显示来自四个系统(DisplayPort x 2、HDMI x 1和DVI-D 24-pin x 1)的图像,配合PbyP(画边画)和PinP(画中画)功能,可同时显示多个输入图像信号。




FlexScan EV3237输入端口。从左至右:DVI-D、HDMI和两个DisplayPort 1.2端口。右侧是USB 3.0集线器的上行端口和线路输入。它带有一个内置电源,并配备有一个主电源开关,在不使用时切断电力消耗。左侧还有三个USB 3.0下行端口和耳机插孔。

使用画边画(PbyP)功能时,来自多个信号源的图像可以并排显示在大屏幕上。水平分割(两个3840 x 1080像素的屏幕)、垂直分割(两个1920 x 2160像素的屏幕)、左(或右)半部分水平分割(1920 x 2160像素+两个全高清屏幕)以及水平和垂直分割为四个屏幕(四个全高清屏幕)。

任何设置的屏幕分割都没有任何线条,这意味着多显示器设置完全无框,所以使用更加方便。顺便说一句,使用四屏显示时,就好像四台15-16"全高清显示器并排放置,而且它们之间没有任何缝隙。

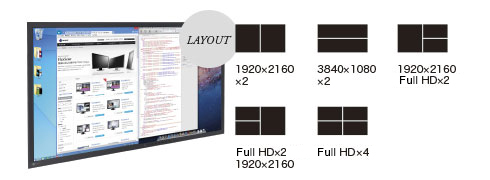

通过PbyP功能,多台电脑的图像信号可以同时并排显示在单个屏幕上。有五种布局可供选择。它也适合类似数字标牌这样的应用,同时显示视频、广告和其他信息。

通过PbyP功能,多台电脑的图像信号可以同时并排显示在单个屏幕上。有五种布局可供选择。它也适合类似数字标牌这样的应用,同时显示视频、广告和其他信息。



PbyP

使用PbyP功能并排显示的三个图像信号。左半部分为1920 x 2160像素,右半部分的上下两部分都是1920 x 1080像素。利用31.5"超大屏幕和高清4K显示器的优势,可以实现屏幕间之间无边框的多显示器设置。



另一方面,如果仅仅需要一个小的子屏幕,可以使用画中画(PinP)功能,在使用较大显示区的同时进行并行工作。有两种尺寸的子屏幕可以选择,而且它们可以被拖放到任何位置。

PinP

PinP功能也可以将小的子屏幕叠放在大的主屏幕上。 一种使用方法是在子屏幕上播放股东大会的视频,同时在主屏幕上进行日内交易。




使用PinP功能在右上角显示的子屏幕。子屏幕小于PbyP的最小尺寸,留出更多主屏幕空间供使用,因此它适合类似于边播放视频边工作这样的应用。


问: 全高清 (1920 x 1080) 和WUXGA (1920 x 1200) 在编辑高像素照片和视频时效果不太理想。我是否应当改用WQHD或超广角 (CinemaScope) 显示器?或者我应该选择4K?

答: 4K显示器的广泛应用可能会快于预期。在广播电视领域,目前美国、韩国等国正在经历重大变革。在日本,4K/8K广播路线图正在加速推广。在电脑领域,业界环境一直为HiDPI进行准备,各类产品已经纷纷上市。此外,游戏厂商也已经透露出在新游戏中支持4K的意愿(虽然对于硬件规格的要求将会高得惊人)。在未来的几个月中,对于4K显示器的需求将会日益增加,而制造商也可能会加快生产速度。

在4K尚未成为主流之前,不妨退而求其次,选择WQHD(2560 x 1440像素),或者不考虑通用性,选择超广角(如21:9宽高比/2560 x 1080像素),这并不是一种“不上不下”的尴尬选择。这些显示器不具备4K显示器的像素密度,因此不需要缩放倍率,而且很容易就能获得大的工作空间。目前来说,它们还具有成本方面的优势。

但是,如果您已经拥有4K显示的电脑配置,并希望获得一台能够使用许多年的高清显示器,那么您没有任何理由拒绝FlexScan EV3237。相反,达不到4K水准的显示器可能会很快过时,所以如果您正在考虑中期甚至长期使用,4K显示器将能够为您工作更长的时间,随着时间的延续带给您更大回报。

FlexScan EV2736W

艺卓27" FlexScan EV2736W宽屏液晶显示器。分辨率为WQHD(2560 x 1440像素/109ppi)。在FlexScan EV3237推出之前,它曾是FlexScan EV系列的旗舰型号,但如果您刚刚开始研究不同的产品,您应该将4K显示器纳入考虑范围。



问:我买了一台具有超高像素密度显示屏的笔记本电脑,但在实际使用中达不到宣称的像素水平,除非我把屏幕放大150-200%。4K显示器最终也会是这样吗?

答:正如前面提到的,今天HiDPI已经达到了实用水平,越来越多的笔记本电脑配备了高清晰度液晶显示屏。这些产品以高清显示屏为卖点,前提是通过缩放进行放大,所以高分辨率并不意味大工作空间,而当显示密度固定时,高分辨率就代表大工作空间。

像素间距对可见性和可读性有很大影响,但笔记本电脑的观看距离比外部显示器更短,所以像素密度更高(在13.3" 2560 x 1440像素的显示屏上约为220ppi),这意味着像素间距小得多(约0.12毫米)。在无缩放的100%放大倍率下,文字和图标太小。

与此同时,由于具有超高清晰度,FlexScan EV3237的像素间距也较小。例如,如果您想要在4K分辨率显示器上保持与目前主流的23"全高清显示器相同的像素间距(约0.27毫米),您就需要把屏幕尺寸翻倍,也就是46"显示器。如果要把它塞进一个31.5"显示器,像素间距自然会变小。

这就是说,31.5"大屏幕的显示不会像23.8"或28" 4K显示器那样小。像素间距为约0.18毫米,因此,如果您选择了适当的安装位置,并调整好观看距离,无需缩放就可以使用。但是,近距离使用31.5"大屏幕时,会对眼睛和脖子造成更大压力,所以建议使用缩放功能。

像素间距并不是太小,所以不需要过高的放大倍率。在Windows DPI Display Size(DPI显示尺寸)设置下,“中 - 125%”和更高的放大倍率较为实用,这样您就可以同时拥有高清显示器和大工作空间。如果您使用的是标准23"全高清显示器(约96 ppi),可以将其设置为“Larger - 150%”,以获得基本相同的文字大小。




左侧是“Smaller - 100%”,右侧是“Medium - 125%”。图标和文字的大小和清晰度也有所变化。




左侧是“Larger - 150%”,右侧是“Extra Large - 200%”。当设定为150%时,Windows桌面界面接近标准96 dpi(103%对应标准96 dpi)。




“Smaller - 100%”的显示区。这是正常的放大倍率,3840 x 2160像素4K分辨率可用于全屏显示。像素密度为约为140 ppi,像素间距约为0.18毫米。此设置并不是不可用,但在“Medium - 125%”或“Larger - 150%”下屏幕显示效果更好




“Larger - 150%”的显示区。对于150%放大倍率使用缩放,所以工作空间更小,但文本和图标更加明显。如果您希望Windows桌面界面接近标准96 dpi,该设置为最佳设置。它在清晰度和工作区之间实现了平衡。




左侧是FlexScan EV3237(31.5"/3840 x 2160像素/约140 ppi),右侧是FlexScan EV2436W-Z(24.1"/1920 x 1200像素/约94 ppi)。当FlexScan EV3237被设为150%放大倍率时,文字和图标的外观与FlexScan EV2436W-Z的正常放大倍数大致相同。即使在150%放大倍率下,利用31.5"宽屏幕的优势,也完全能够保证足够大的工作空间。



分辨率、宽高比、像素密度、像素间距和主液晶屏幕尺寸之间的关系
外部显示器
屏幕尺寸 分辨率 宽高比 像素密度 像素间距
31.5"宽 3840×2160像素 16:9 约140ppi 约0.18 mm
28"宽 3840×2160像素 16:9 约157ppi 约0.16 mm
23.8"宽 3840×2160像素 16:9 约185ppi 约0.14 mm
29"宽 2560×1080像素 21:9 约96ppi 约0.27 mm
27"宽 2560×1440像素 16:9 约109ppi 约0.23 mm
24.1"宽 1920×1200像素 16:10 约94ppi 约0.27 mm
27"宽 1920×1080像素 16:9 约82ppi 约0.31 mm
24"宽 1920×1080像素 16:9 约91ppi 约0.28 mm
23"宽 1920×1080像素 16:9 约96ppi 约0.27 mm
21.5"宽 1920×1080像素 16:9 约102ppi 约0.25 mm
笔记本电脑高清显示屏
屏幕尺寸 分辨率 宽高比 像素密度 像素间距
15.4"宽 2880×1880像素 16:10 约223ppi 约0.12 mm
14"宽 3200×1800像素 16:9 约256ppi 约0.1 mm
13.3"宽 2560×1600像素 16:10 约227ppi 约0.11 mm
13.3"宽 2560×1440像素 16:9 约221ppi 约0.12 mm
12"宽 2160×1440像素 3:2 约216ppi 约0.12 mm
13.3"宽 1920×1080像素 16:9 约227ppi 约0.11 mm
11.6"宽 1920×1080像素 16:9 约190ppi 约0.13 mm
虽然观看距离也有影响,如果像素间距在约0.2毫米以下,以正常放大倍率定期使用变得就会比较困难,所以放大倍率必须通过缩放设置来提高。


问: 超大屏幕高清显示器是否容易造成眼睛和肩部疲劳?

答: 在工作中,必须注意各种因素才能缓解使用电脑对眼睛、颈部和肩部产生的负担。显示器的最低要求是液晶面板表面为非眩光面板,以尽量减小反射,另外,亮度、高度和角度都必须能够调节。

一般来说,大屏幕高清显示环境容易对眼睛和肩部造成压力,但FlexScan EV3237具有许多功能,能够减少这些压力。FlexStand是艺卓用户都非常熟悉的一项功能,具有很大的活动范围,以便进行倾斜、旋转以及向上和向下调节。良好的可调节性和平滑的运动使得它适合任何应用环境。

在亮度调节方面也同样如此。它首先以极低的亮度开始显示,所以能够很好的匹配环境亮度。然而,最有效的功能是“Auto EcoView”。内置照度传感器会检测周围环境的亮度,并自动将显示器调节到最佳亮度,所以即使亮度发生变化,用户也无需理会。

它还具有其他多种功能,比如能够大大减少蓝光的“Paper Mode”(纸张模式),能够控制LED背光源引起的闪烁的“EyeCare Dimming”,所以它的一个主要优点是,用户不需要花费心思进行操作就能够减少对眼睛的压力。



height adjustable
屏幕高度具有很大的调节范围,甚至可以降低安装表面的高度,所以即使是大尺寸型号也可以通过高度调节让您能够自然地低头看显示屏。



Auto EcoView
Auto EcoView功能不但能节省能源,还有利于缓解眼睛疲劳。按下液晶显示器正面的按钮,使用OSD菜单(左),可以方便地进行配置。自从这款最新型号开始,用户可以对自动亮度调节的最大值和最小值进行定制(右)。



当按下显示器正面的按钮时,菜单会出现正上方,使用方便。此菜单外观简洁,除电源按钮以外的按钮上没有任何标记。


问:我想要一款高档显示器,以后能可靠地工作很长时间。我应该选择哪一款?

答:这个级别的大屏幕显示器价格并不便宜,所以您想选择一款性能可靠、能够使用很长时间的显示器是很自然的。FlexScan EV3237就非常符合这一要求。

它具有长达五年的质保。从现在到五年后质保期结束,4K显示器的性能仍然能满足需求,不会过时。

关于电脑与FlexScan EV3237连接的注意事项

将电脑连接到4K显示器并不困难。如果您的电脑有一个支持HDMI 1.4或更高版本的HDMI接口,4K显示器可以达到30Hz的刷新率。

但是,如果您想达到60 Hz的刷新率 (4K@60Hz),就会面临一定的限制。一个主要条件是必须具备DisplayPort 1.2或更高版本的接口。4K@60 Hz显示需要高达16 Gbps的传输带宽。无论是DVI(包括DualLink)还是HDMI 1.4都不具备这种带宽。


通过DisplayPort 1.2可以实现4K 60 Hz显示。

HDMI 2.0 B级标准能够通过HDMI 1.4传输带宽发送4K 60 Hz信号,但色深为YUV 4:2:0,而且颜色模糊,因此不适合于显示。所以,您必须等待HDMI 2.0 A级才能通过HDMI传输4K 60Hz信号。出于这个原因,DisplayPort 1.2是目前实现4K 60 Hz显示的唯一手段。

至于除接口以外的4K 60 Hz显示限制,注意取决于不同的显示器,但对于FlexScan EV3237来说基本没有问题。这是因为FlexScan EV3237通过DisplayPort进行4K 60 Hz传输采用的方法是SST(单流传输),并且无需任何特殊的设置就能进行4K显示。不过,也有一些显卡虽然支持DisplayPort 1.2,但不支持SST,所以在购买时最好检查一下,以防万一。

有些其他公司的产品采用DisplayPort的MST(多流传输)作为传输方法,这会造成一些限制。如果使用MST方法,4K信号被分成两部分(2个1920 x 2160象素屏幕),所以必须通过图形驱动程序的扩展功能(例如AMD的EyeFinity)将它们组合成一个屏幕。



Flex Scan EV3237 4K显示器的显卡支持情况
厂商 产品 DisplayPort(3840 x 2160像素60Hz)
AMD Radeon HD 7700或更高
Radeon R7或更高
Fire Pro W系列或更高
NVIDIA GeForce GT x 650或更高
Quadro K系列或更高
Intel HD Graphics 4200或更高
Apple Mac Pro(Late 2013,OS x 10.9.3或更高)

然而,现阶段是否有必要如此强调4K 60 Hz显示仍然值得商榷。要以60 Hz的刷新率播放4K视频需要占用相当多的资源,而现在4K 60 Hz视频源的数量仍然很少。对于游戏来说,电脑端的性能尚且难以满足要求。尽管如此,在60 Hz下,光标移动和滚动这样的日常操作也比30 Hz下更为流畅。虽然30 Hz显示没有什么特别严重的问题,但着眼于未来,兼容4K 60 Hz显示的产品显然能够更好地适应未来需求。

连接之后,下一步是配置缩放设置。以Windows 8.1为例,打开"Appearance and Personalization" -> "Display - Make text and other items larger or smaller"。预设设置包括:"Smaller - 100%" (96 dpi)、"Medium - 125%" (120 dpi) 和 "Larger - 150%" (144 dpi),另外也有自定义大小:"Extra Large - 200%" 和 "Extra Extra Large - 250%"。FlexScan EV3237的像素密度约为140 ppi,所以我们建议使用 "Medium" 或 "Larger"。


不要忘记FlexScan EV3237这样的高像素密度显示器上的缩放设置。

高清晰度和大屏幕之间的平衡能够提供以前无法获得的舒适体验

如上所述,艺卓FlexScan EV3237的像素间距在4K高清显示和一个31.5"宽屏幕的大工作空间之间取得了良好的平衡,所以它能够满足这两个要求。它拥有完美的屏幕尺寸,让您能够在电脑上享受超高的4K分辨率。

最近出现了一些采用TN窄视角面板的4K显示器,价格较为低廉,但FlexScan EV3237采用的是IPS广视角面板,以尽量减少不同角度的对比度和颜色变化。当然,它还大量采用了艺卓独有的先进技术,以提供更好的画面,缓解眼睛疲劳,所以即使不考虑4K显示器和大屏幕,作为液晶显示器,它也具有极高的基础性能。

在各种情况下,您都一定会享受到远超全高清显示器的舒适度,无论是需要高清晰度和大屏幕的CAD和日内交易,虽然无需色彩管理但需要高分辨率环境的常规业务和创作性工作,还是中级到高级电脑用户的兴趣爱好。

FlexScan EV3237是一款高端机型,这对于那些优先考虑质量和可用性的用户来说是一个好消息。它是一款具备4K显示所需的全部要素的高品质设备。

如果您正在寻找一款高品质、大屏幕高清显示器,能够在未来的中期到长期安心使用,FlexScan EV3237将是您候选列表中的最值得考虑的一款。



除了大屏幕和高清晰度,它还具有极高的显示质量,采用IPS广视角面板,提供平滑的灰度,并具有10位Gamma校正。其频谱相当于sRGB。


进一步了解艺卓4K显示器。
