FlexScan系列菊式链接设置指南

艺卓文库

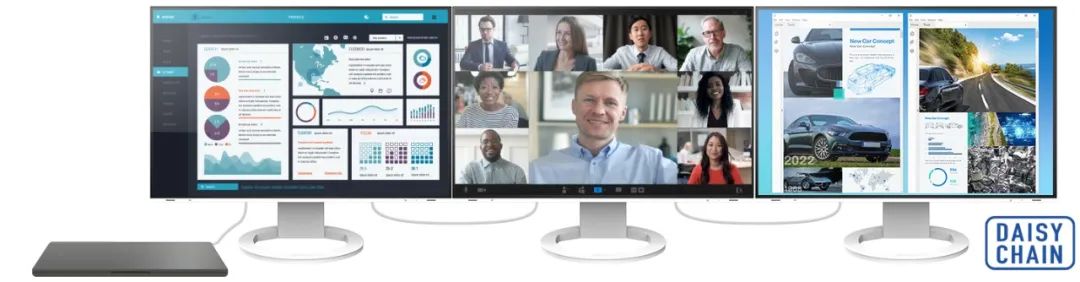

菊式链接可以将多台显示器整齐地连成一排，让您轻松查看多个应用程序并提高工作效率。那么如何通过菊式链接连接显示器？是否所有 PC 都支持菊式链接？本篇文章将给您解答。

Q1：什么是菊式链接？

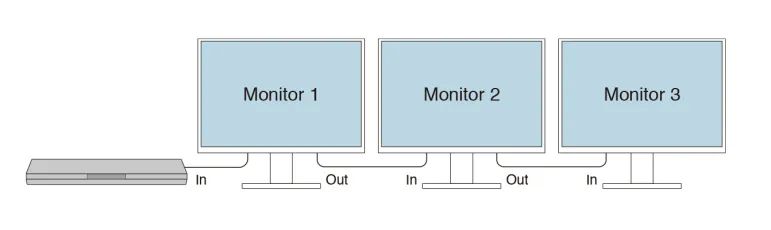

如图，将 PC 接接至显示器 1，再将显示器 1 与显示器 2 相连，显示器 2 与显示器 3 相连...这种连接方式就称为菊式链接。通过菊式链接，可以将多台显示器仅通过一个输出端子连接到 PC。

Q2：设置菊式链接环境需要什么？

1. 支持菊式链接的 PC

操作系统：Windows 10 / 8.1（64 位，32 位）

macOS 不支持菊式链接（不支持 DisplayPort MST）

支持以下信号和端口之一的 GPU：

- USB Type-C 或 Thunderbolt3（兼容 DisplayPort Alt Mode）

- DisplayPort（兼容 DisplayPort MST）

2. 支持菊式链接的显示器

请参考 Q3。

3. 显示器标准

- 具有 USB Type-C 或 DisplayPort 输入，链中的最终显示器无需兼容菊式链接。

4. 信号线

多条 USB Type-C 或 DisplayPort 线缆，用于连接尽可能多的显示器。

Q3：FlexScan 哪些显示器支持菊式链接？

FlexScan EV2795、EV2495 和 EV2457 支持菊式链接，但是其连接类型取决于显示器，如下所示：

型号	尺寸	分辨率	连接类型
EV2795	27"	2560×1440	USB Type-C
EV2495	24.1"	1920×1200	USB Type-C
EV2457	24.1"	1920×1200	DisplayPort

Q4：连接类型之间有什么区别？（USB Type-C，DisplayPort）

除了视频和音频信号，USB Type-C 还可以传输其他数据，从而访问 USB 集线器或 LAN 连接。也可以使用显示器控制程序 Screen InStyle，无需使用单独的 USB 线缆连接每台显示器。

功能	USB Type-C	DisplayPort
视频	√	√
音频	√	√
LAN	√
USB集线器	√
Screen InStyle	√
充电*	√

*只能给与显示器相连的电脑充电。

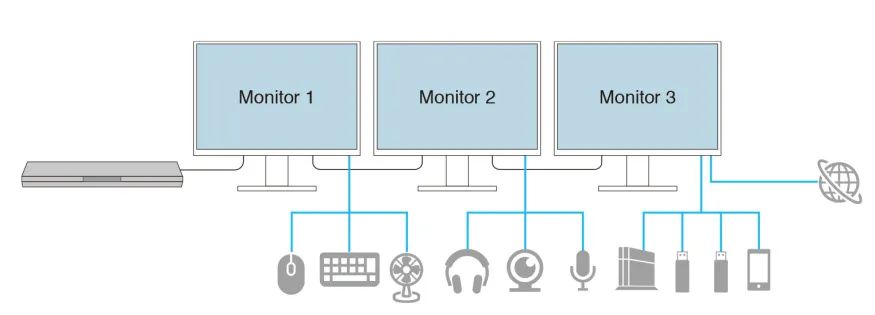

示例：如何以菊式链接的方式将 3 台显示器通过 USB Type-C 相连。

1. 总共可访问 10 个 USB 设备（USB Type-A x 9，USB Type-C * x 1）

2. 可以将 LAN 电缆连接到链中的任意一台显示器

3. 为已连接的 PC 供电

*只能访问链中最后一个显示器的 USB Type-C 端口。

Q5：最多可以连接多少台显示器？

通过菊式链接可以连接的显示器的最大数量因型号而异，连接的显示器的性能也可能会因您的 GPU 而异。

1. DisplayPort 1.2带宽

DisplayPort 1.2 的带宽为 21.6 Gbps，因此可连接的最大显示器数量取决于其分辨率。

分辨率（60 Hz刷新率）	可连接显示器的最大数量
1920 x 1080（全高清）	4
1920 x 1200（WUXGA）	4
2560 x 1440（WQHD）	2
3840 x 2160（4K）	1

资料来源：VESA

https://www.displayport.org/cables/driving-multiple-displays-from-a-single-displayport-output/

在使用 EV2795 时，最多可以连接 2 台显示器，而在使用 EV2495 或 EV2457 时，最多可以连接 4 台显示器。但是可连接显示器的最大数量可能会因 GPU 性能而异。

2. GPU性能

供应商	GPU产品	可连接显示器的最大数量（使用DisplayPort 1.2 MST）
Intel	UHD / Iris Pro Graphics 600系列	3
Intel	HD/Iris Graphics 500系列	3
NVIDIA	GeForce 900系列或更高版本	4
	Quadro P系列	4
	Quadro M系列	4
AMD	Radeon 400系列	4
	Radeon Pro WX系列	4
	FirePro W系列	4

GPU 规格和可连接显示器的最大数量取决于 PC 和图形卡。有关详细信息，请与您的 GPU 供应商联系。

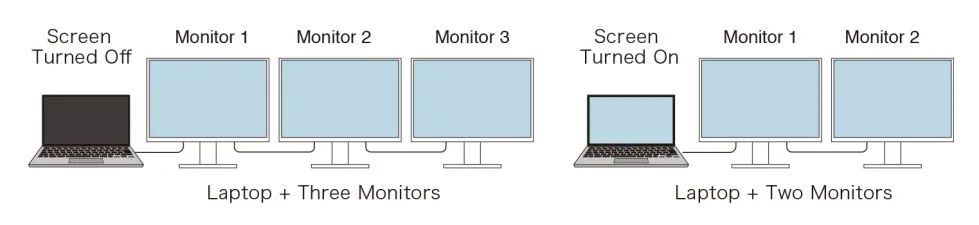

最大可连接显示器数示例

您可以在 OS 显示设置中关闭笔记本电脑的显示。

Q6：我可以用笔记本电脑设置菊式链接吗？

请参考 Q2 至 Q5 以及相应产品页面所述的兼容性信息。

Q7：如何连接和配置菊式链接？

FlexScan EV2795，EV2495

F请按照以下步骤操作：

1.开启菊式链接设置（显示器需兼容菊式链接

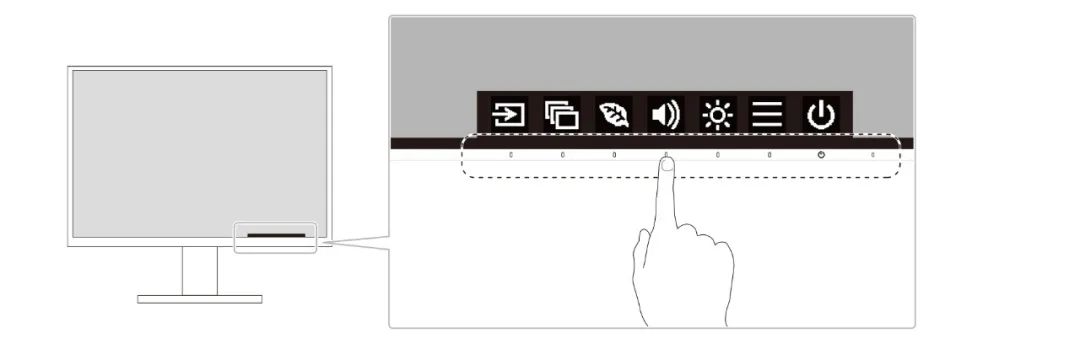

　1.轻触任意键（开关键除外）

2.打开菜单

3.选择“偏好设定”

4.将 “Daisy Chain” 设置为开，然后按 ✓ 按钮

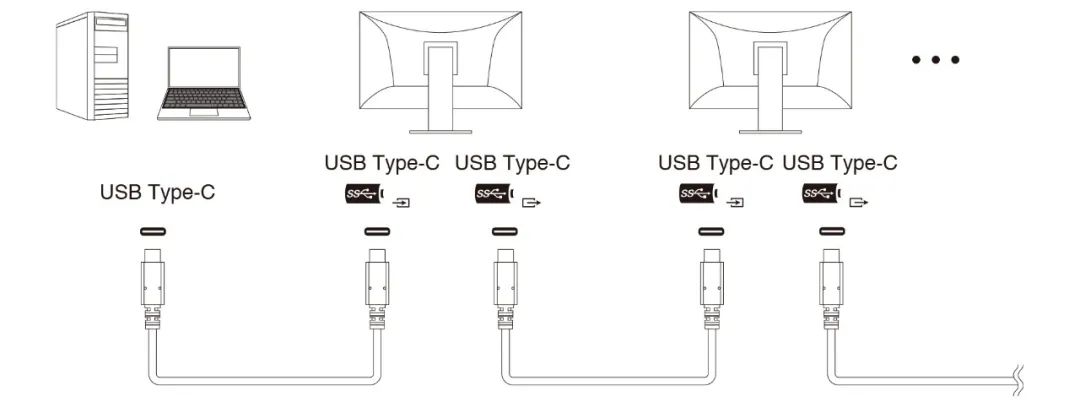

2.通过 USB Type-C 连接 PC 和显示器

在显示器上找到 USB Type-C 输入端子和 USB Type-C 输出端子，显示器的输出端子上有个连接器盖。

FlexScan EV2457

请查看用户手册-设定指南 P4。

Q8：是否可以在 Mac 计算机上以菊式链接的形式连接显示器？

否。macOS 不支持菊式链接所需的 DisplayPort MST。

Q9：是否可以从 HDMI 或 DVI-D 端口建立菊式链接信号？

否。即使将信号转换为 USB Type-C 或 DisplayPort，也不支持此操作。信号必须来自兼容 DisplayPort Alt Mode 的 USB Type-C 或 ThunderBolt 3 端口或兼容 MST 的 DisplayPort。

Q10：我可以使用 DisplayPort 和兼容 USB Type-C 的 EV2795 或 EV2495 来建立菊式链接环境吗？

是的。请使用 USB Type-C 转 DisplayPort CP200 电缆连接显示器。

Q11：可以通过电脑的 Thunderbolt 3 或 USB Type-C 端口启动 EV2457 的菊式链接环境吗？

尽管不能保证操作正常，但如果满足以下条件，就可以从带有 Thunderbolt 3 或 USB Type-C 的 PC 创建菊式链接。但是不同的设备还是可能会出现其他兼容性问题。

- 支持菊式链接的 PC

- 兼容 DisplayPort Alt Mode 的 USB Type-C（Thunderbolt 3）视频输出终端

- 使用 USB Type-C 转 DisplayPort 电缆 CP200 将显示器连接到 PC
