艺卓独有的高级功能算法

ColorEdge PROMINENCE CG1延续艺卓HDR参考级监视器的设计精髓，具有高性能和卓越的显示特性，同时使用艺卓独有的算法增强技术，实现高效视频创作工作流程的高级功能。



4K HDR编辑和母版制作

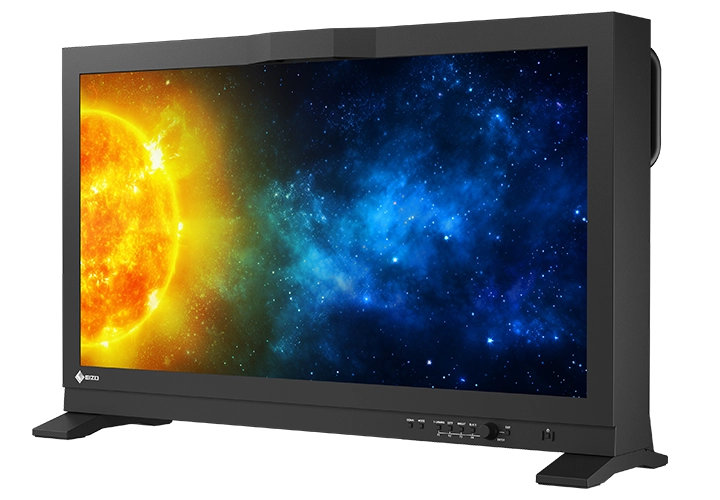

真正的HDR

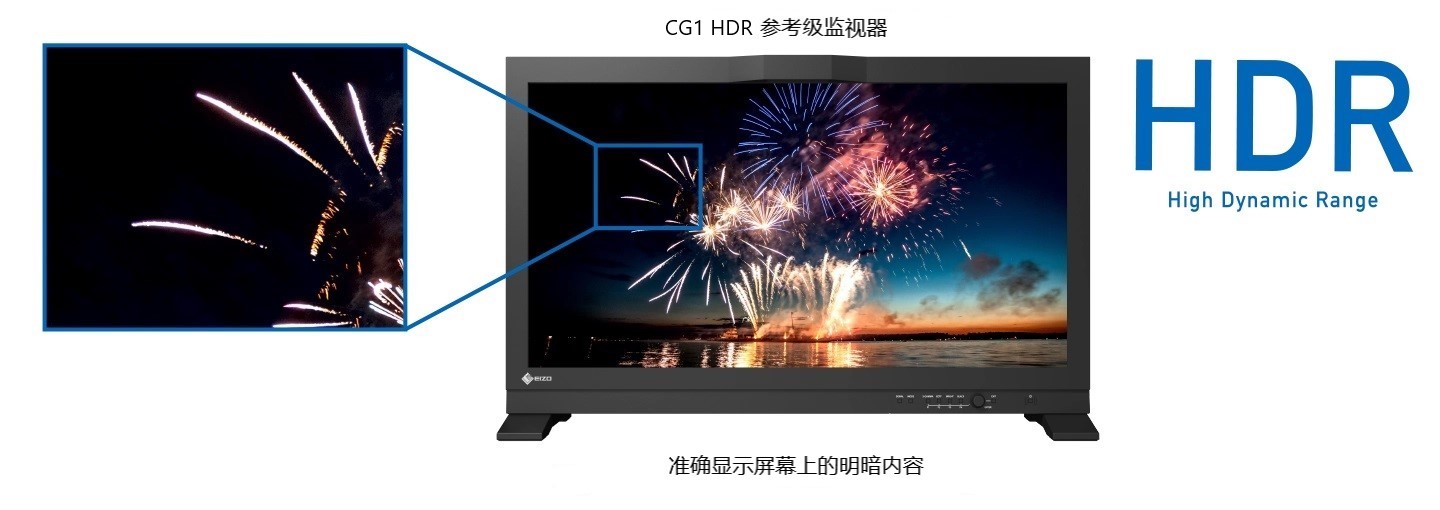

ColorEdge PROMINENCE CG1是一个真正的HDR（高动态范围）参考级监视器，实现1000 cd/m²高亮度（典型）和1,000,000对比度（典型），无需局部调光，准确显示整个屏幕上的明暗内容。

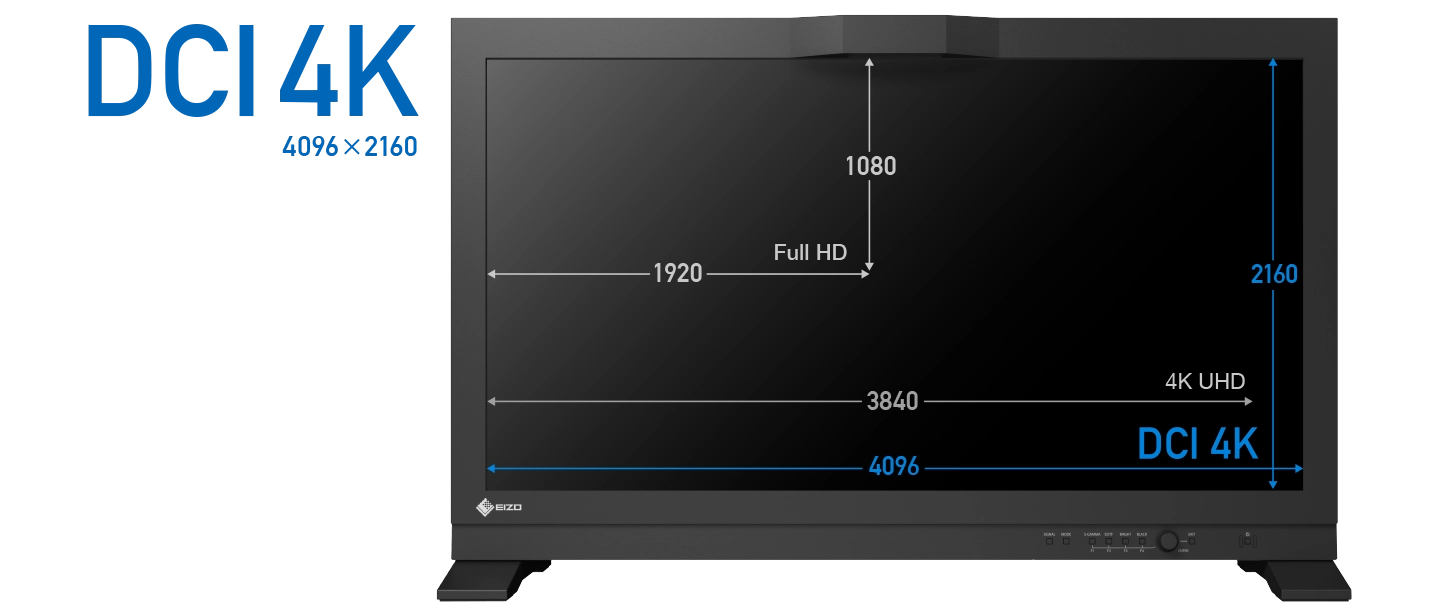

30.5”DCI 4K分辨率

CG1以DCI 4K分辨率（4096 x 2160）显示，是全高清（1920 x 1080）的四倍多。这让它成为编辑制作2D和3D CGI、视觉特效、影像合成和色彩分级的绝佳方案。




每个角度都清晰可见

监视器的广视角确保它在从侧面观看时保持清晰的图像，颜色色调或对比度的变化最小。当多人观看监视器时，每个人都能看到一致的图像。



简单精确的色彩管理

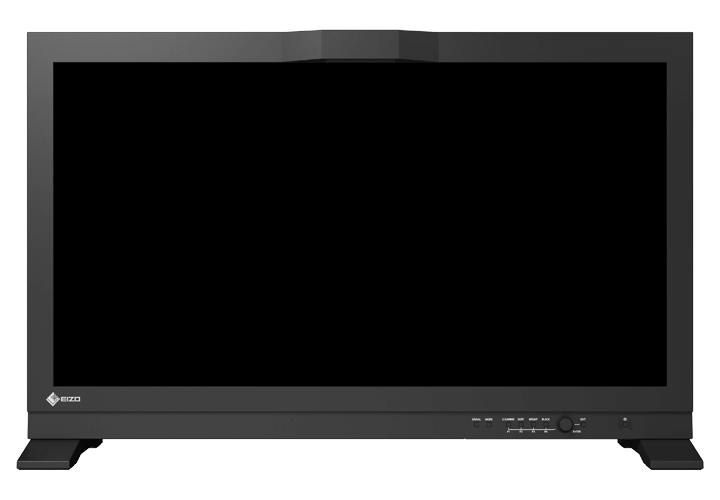

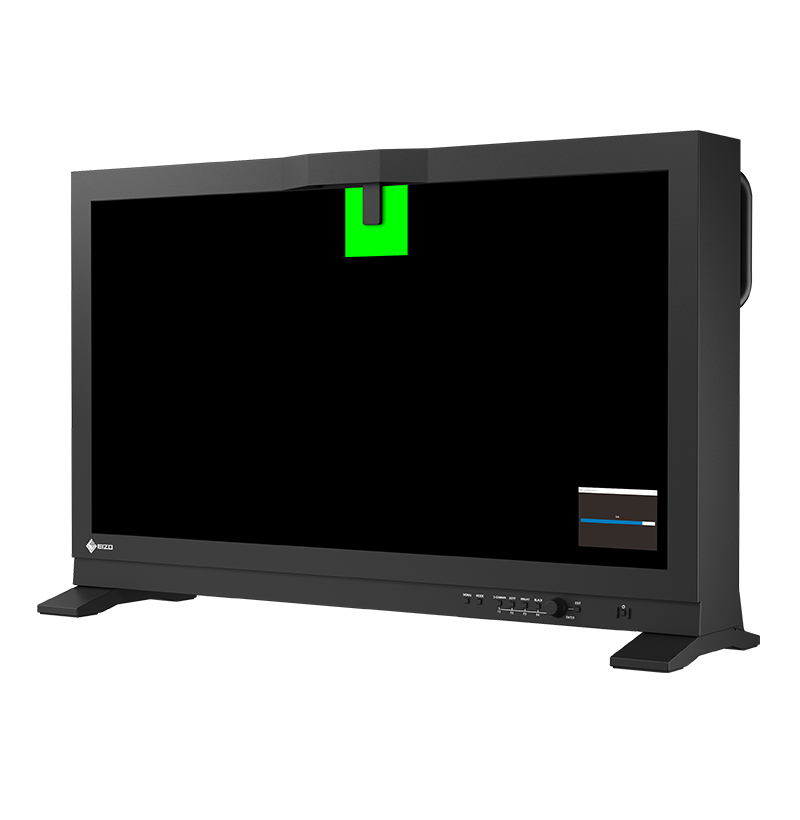

内置传感器使你的工作流程自动化 艺卓的ColorEdge PROMINENCE系列是世界上首款内置校准传感器的真HDR参考级监视器。内置传感器免去了对第三方校准设备的需求，简化了色彩管理，保持了色彩精度，因此你可以专注于创作过程。校准信息直接保存到监视器，因此当连接到多台PC时，无需重新校准。

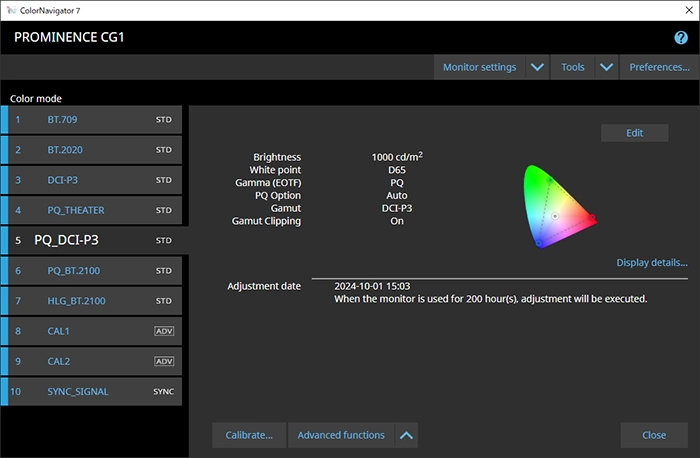

ColorNavigator 7色彩管理软件

监视器需要定期校准以保持色彩的准确性。艺卓专有的ColorNavigator 7软件为色彩管理提供了直观且高度精确的解决方案。CN7可设定自动重新校准，同时校准所有色彩模式，并与外部传感器进行关联以匹配工作室的内部色彩管理框架。校准信息保存在监视器而不是操作系统中，因此用户即使使用不同的PC也不必重新校准。 此外，艺卓的ColorNavigator API允许软件开发人员和系统管理人员将ColorNavigator 7功能集成到第三方应用程序中，例如用于视频编辑、色彩分级、打样系统、数字图形甚至远程控制的应用程序。这可让开发人员使用API来改进整个工作流的操作。 了解更多

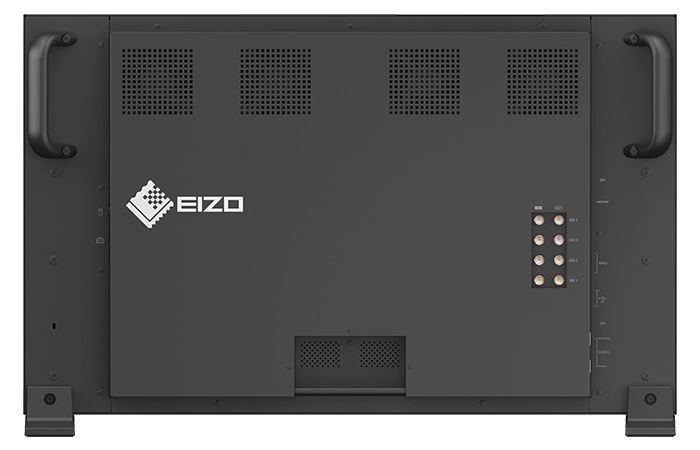

丰富接口

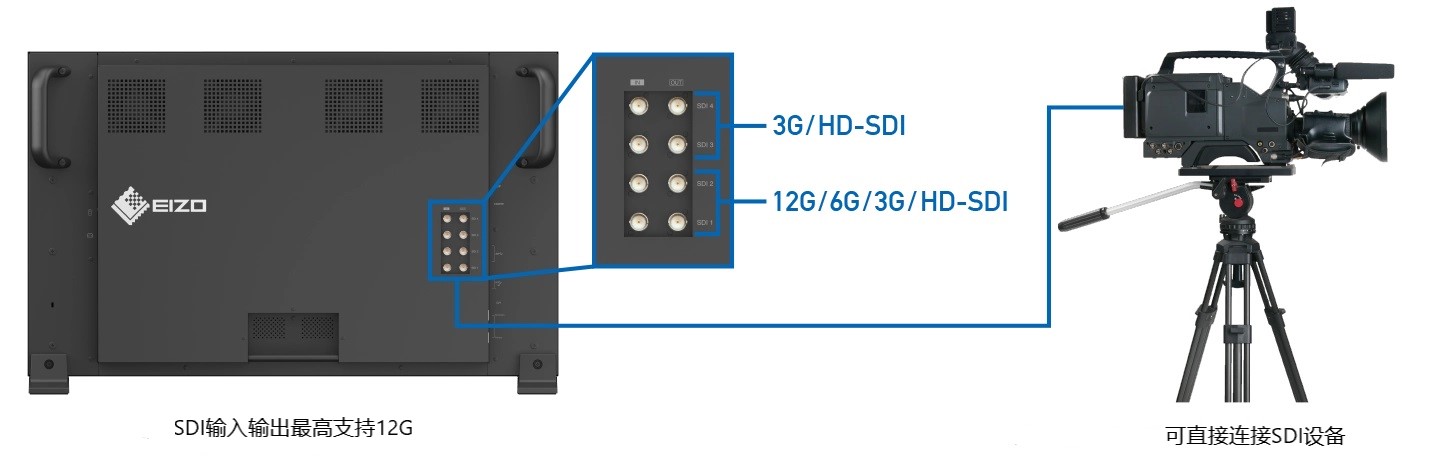

SDI连接

CG1配备了两个单链路12G/6G/3G/HD-SDI和双链路或四链路3G/HD-SDI连接，用于无缝传输4K视频数据。SDI连接支持二取样交织（2SI），确保影像传输始终保持稳定。用户可以使用ColorNavigator 7设置任何摄像机log，以便在拍摄期间在监视器上查看摄像机log视频。

*Quad-Link 3G只支持2SI（二取样交织）

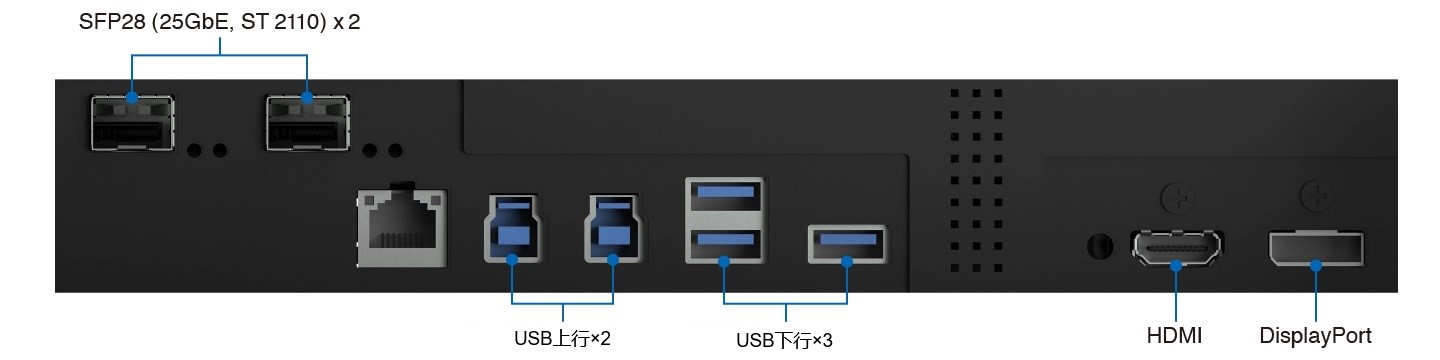

灵活的连接

HDMI^®和DisplayPort^TM  接口位于监视器侧面，可以灵活地连接到一系列其他视频设备。同时配备了3个USB下行端口和2个USB上行端口。CG1 HDMI和DisplayPort输入支持60p的DCI 4K。其中HDMI输入支持12位4:4:4信号，DisplayPort输入支持10位4:4:4信号。




支持高速传输的FRL

CG1支持固定速率链路（FRL），这是当前HDMI规范中支持的最新信号技术。FRL需要接收12位信号，处理更高的未压缩高分辨率数据如4K，并利用高速带宽通过HDMI连接进行压缩视频传输。这款监视器还附带一根超高速HDMI线，以实现可靠的4K性能。



SMPTE ST 2110标准支持IP环境

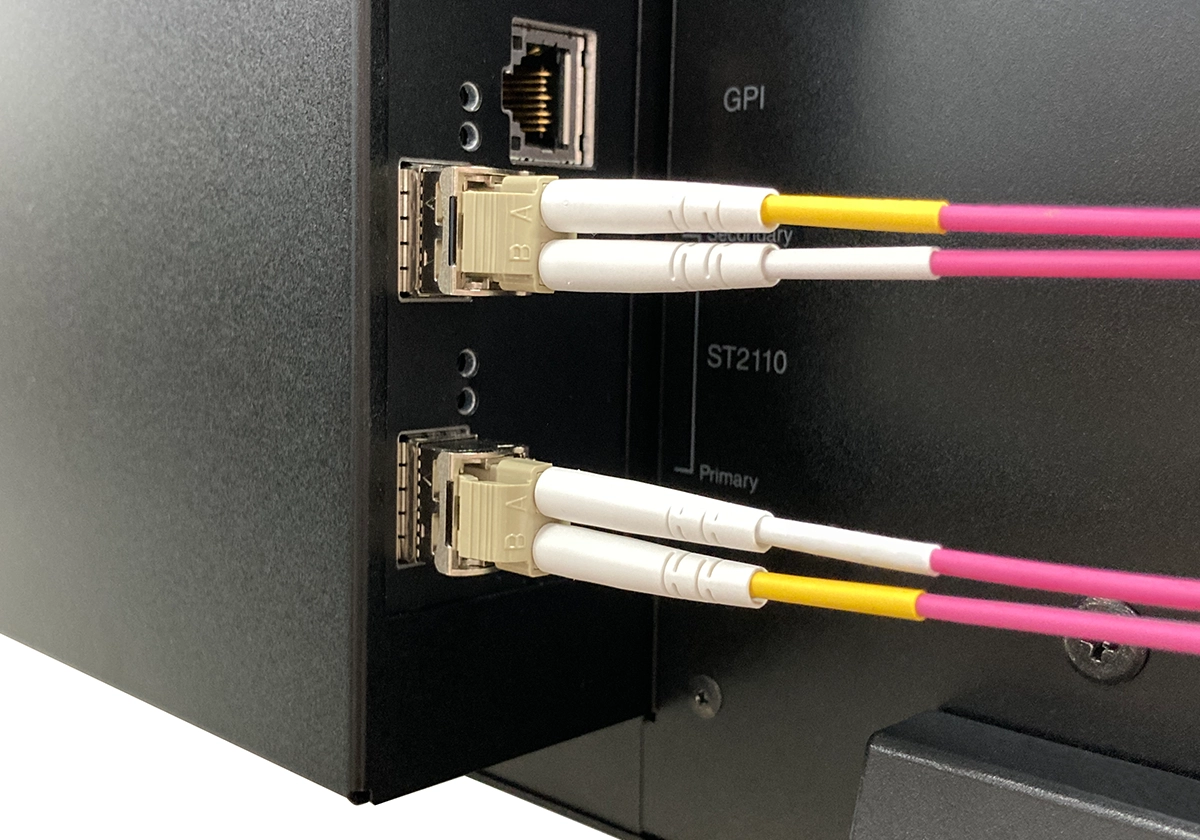

CG1配备了两个25GbE SFP28连接器，支持SMPTE ST 2110 Professional Media Over Managed IP Networks标准，用于处理通过IP网络发送的未压缩视频。这使得监视器可以使用IP集成到生产环境中，以促进高效的后期制作视频工作流程。  CG1不支持ST2110音频或压缩视频传输。

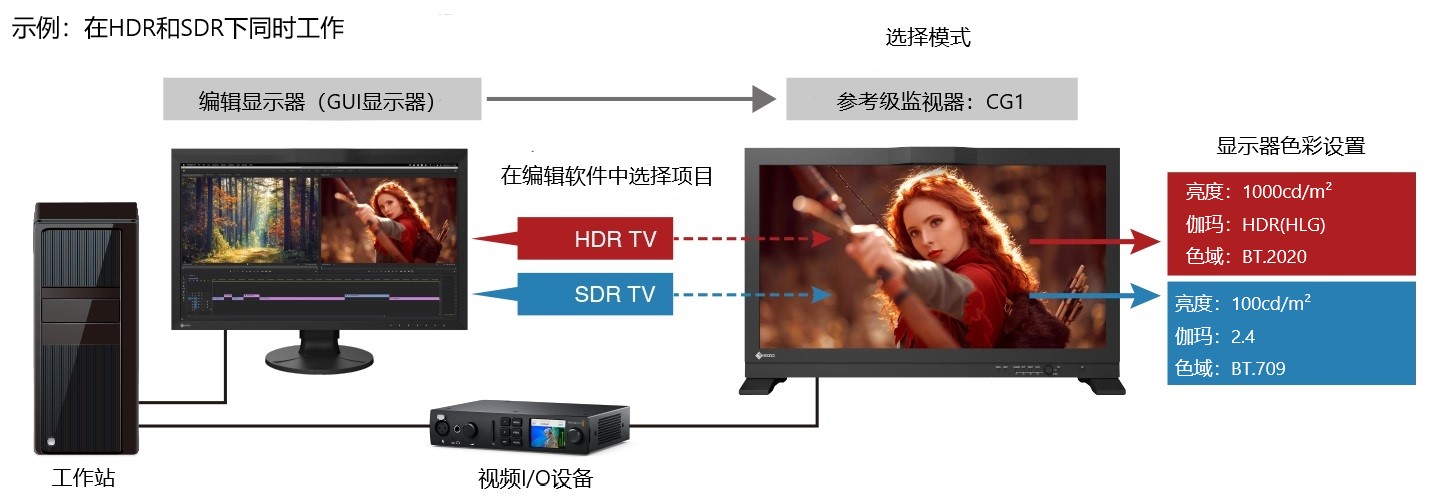

同步信号

CG1的同步信号功能根据SDI信号的VPID（视频有效载荷ID）和输入信号的元数据自动切换监视器的颜色设置-亮度，伽玛（EOTF^*）和色域。这在处理多个项目时无需手动切换颜色设置，因此用户可以确保他们总是使用正确的设置。

*EOTF代表电光传递函数。



HDR伽玛曲线

HLG和PQ曲线

CG1支持用于广播的混合对数伽玛（HLG）和用于制作电影和流媒体内容的感知量化（PQ）曲线。这两种方法都兼容伽玛^*(EOTF)，并被国际电信联盟（ITU）标准化为ITU-R BT.2100。其中PQ曲线被美国电影电视工程师协会（SMPTE）标准化为ST-2084。

*伽玛是表示输入/输出特性的值。



检查PQ内容在任何亮度水平

CG1提供可选的PQ伽玛曲线（EOTF）功能，允许对输入信号进行剪切或压缩，以适应监视器的亮度。这允许用户模拟信号如何在其他显示环境中呈现。PQ选项菜单下的自动设置会根据监视器当前的亮度自动调整PQ曲线。

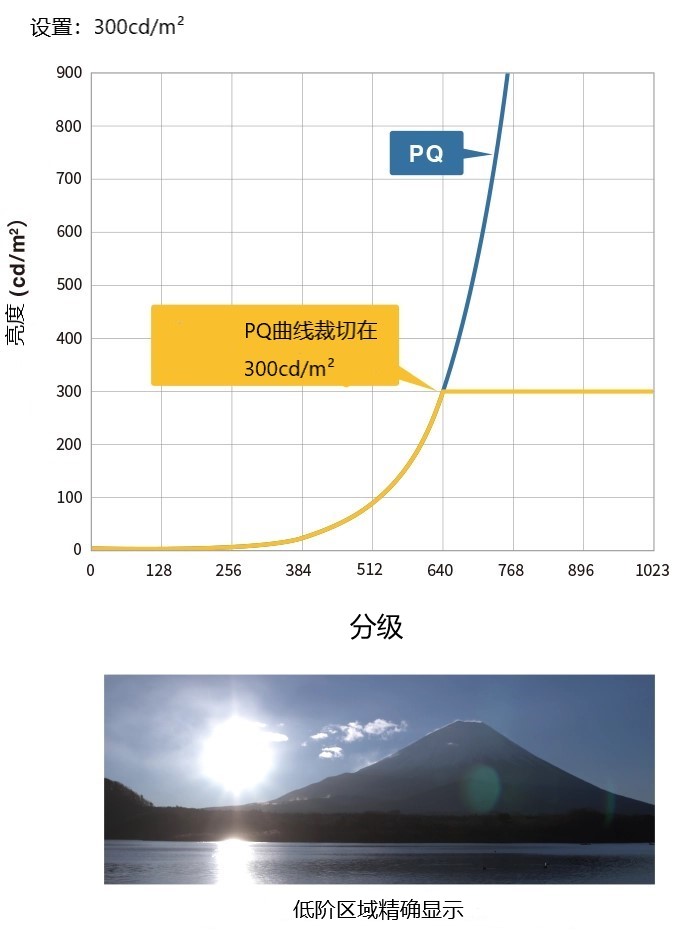

PQ裁切 亮度曲线跟随PQ伽玛曲线直到指定的亮度水平，并在该点以上的所有渐变中变得饱和。这允许准确显示与设置的亮度水平相对应的渐变，使其用于检查低色调区域的颜色。

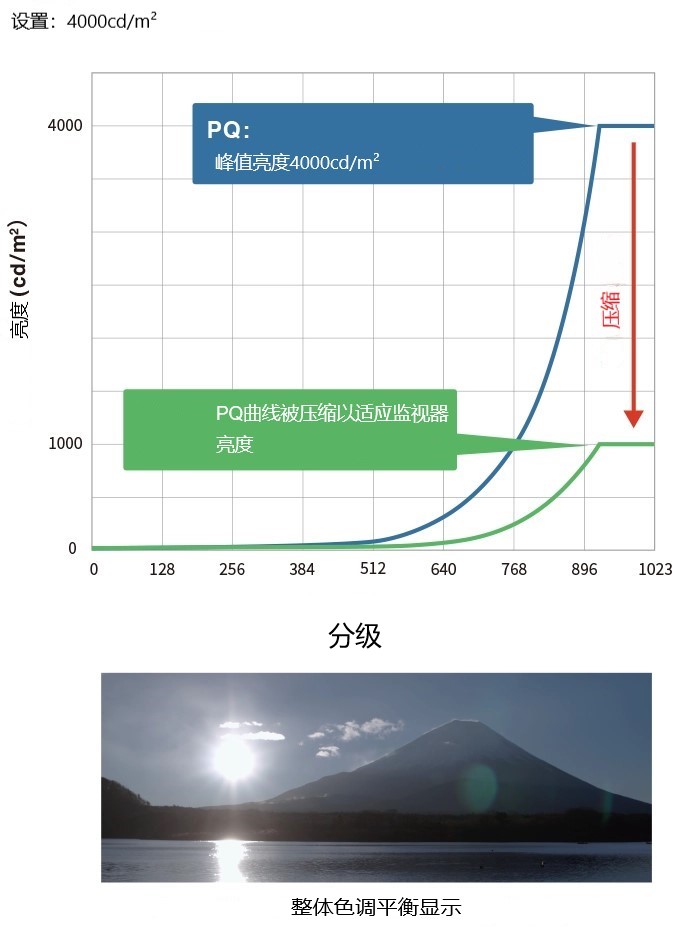

PQ模拟 峰值亮度高于监视器所能显示的PQ伽玛曲线被压缩以适应监视器的亮度值。这允许在指定的亮度水平上显示从0-1023的任何渐变，以检查内容中渐变的总体平衡。

了解更多



亮度警告

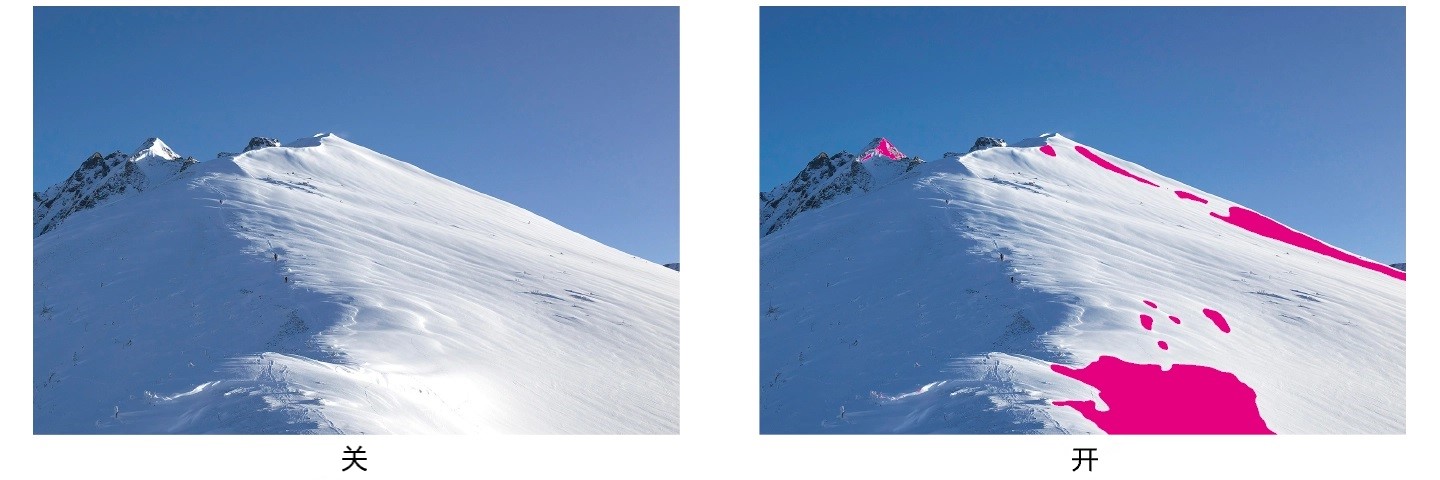

PQ选项功能允许用户在任何亮度水平下检查PQ内容，并显示在指定亮度水平下显示时被剪切的图像区域。这些区域以白色、黄色或品红标记，以便在图像中轻松区分它们。





4K编辑功能

为后期制作预设色彩模式

CG1提供了方便访问的各种色彩模式，再现视频制作标准（如DCI-P3和BT.2020）定义的色域和伽玛（EOTF）。色彩模式可以很容易地通过监视器前面的按钮来切换。这为每个项目提供了直接的颜色管理，包括SDR/HDR项目。

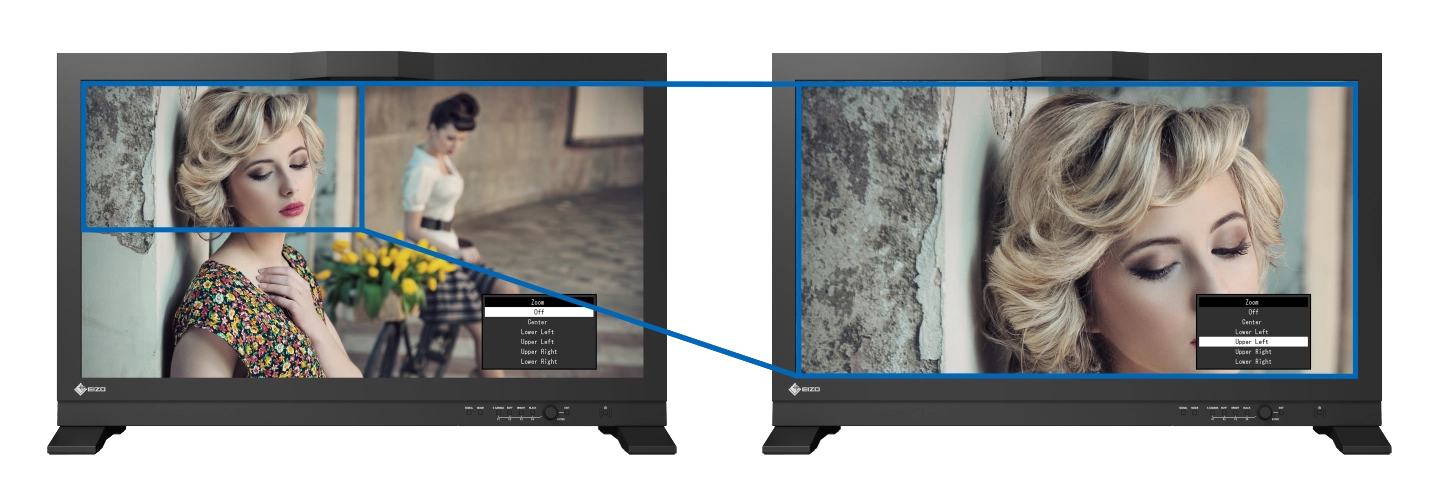

4K变焦功能

4K变焦功能允许用户放大屏幕区域，以检查场景中的细节和对焦精度。使用监视器的前置按钮便可以快速操作。




BT.709超出色域范围时的警告

CG1包含色域警告模式，该模式通过显示灰色阴影来指示BT.2020图像中无法在全高清广播标准的BT.709色彩空间中再现的区域。另外一种被称为BT.709 Clipping的模式允许编辑人员在BT.709色彩空间内查看BT.2020图像，模拟其在HDTV环境中的效果。

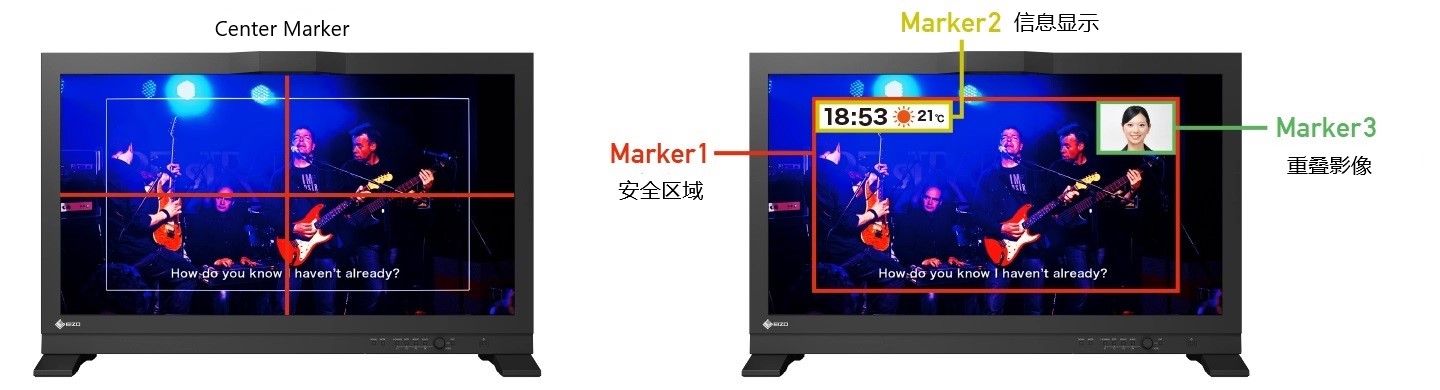

信息标记

可以放置各种标记，以确保文本或图形等内容在屏幕上的位置正确。Center Marker允许用户轻松地标记屏幕的确切中心。Safe Area Marker是屏幕上的一个区域，字幕或其他信息将出现在该区域内，以确保它们在广播期间是可见的。用户可以指定标记的位置和大小，以适应他们的项目。




稳定准确的图像显示

广色域 CG1广色域可100%如实再现用于后期制作的DCI-P3标准。



10位同步显示

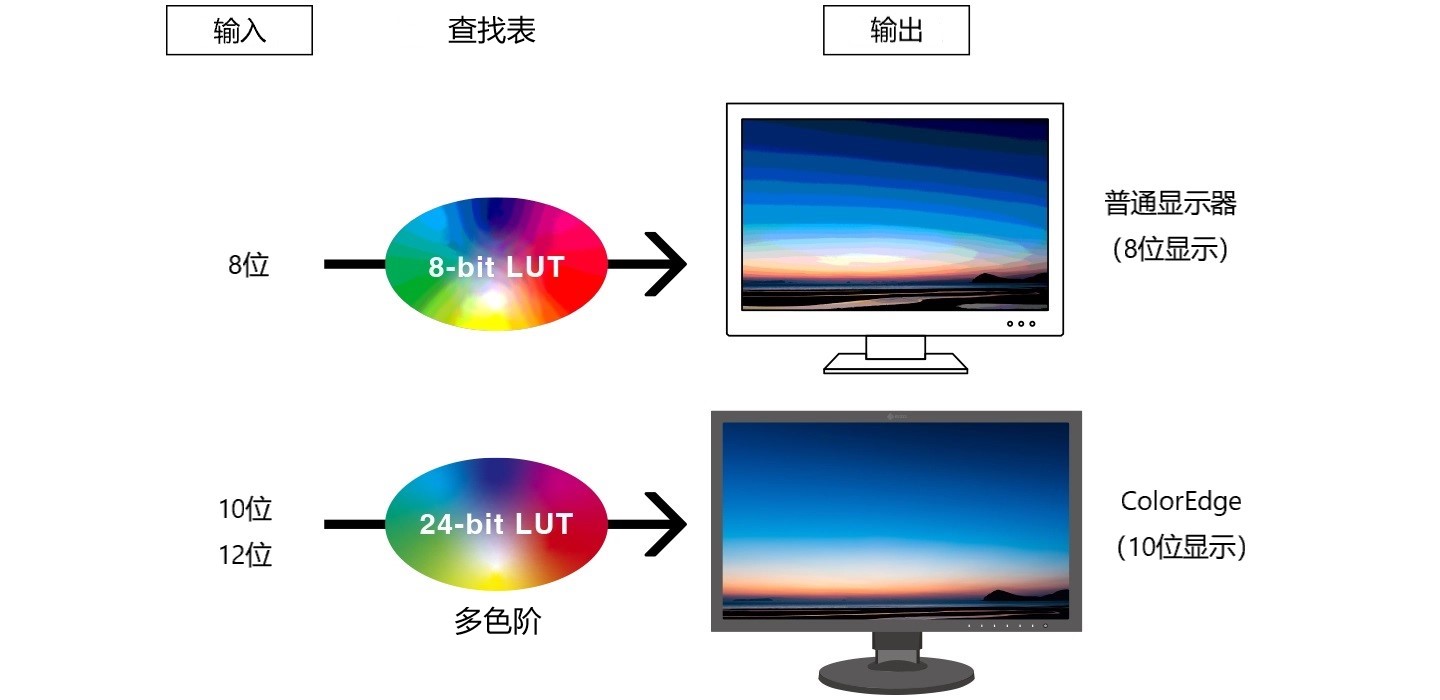

CG1通过24位查找表（LUT）支持10位同步显示^*，可以同时显示十亿种色彩，是8位监视器获得色彩的64倍。这样就可以实现平滑的色彩渐变并降低两种相邻色彩之间的Delta-E值。

* 10位显示需要使用支持10位输出的显卡和软件。使用HDMI连接时，需要支持DeepColor的设备才能进行10位显示。





3D LUT使色彩准确显示 CG1配备了3D LUT（查找表），能够单独调整RGB三维表上的色彩。此外，ColorNavigator 7可以从3D-LUT文件创建仿真数据，以展示电影胶片的画面。 日本专利号4808588

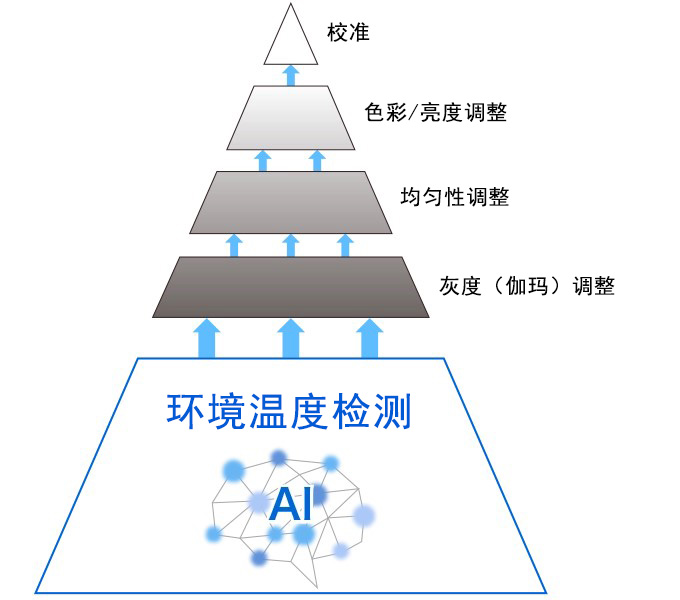

使用业界首创的AI稳定显示

液晶监视器的颜色和亮度会随着环境温度的变化而变化。ColorEdge CG系列监视器配备了一个温度传感器，用于测量监视器内部的温度并估测周围环境温度。通过这种技术，监视器可以实时调整和精确地显示色阶、颜色、亮度和其他特性。  此外，CG1的估算算法采用AI（人工智能）*，因此它可以区分各种温度变化模式以计算出更准确的校正值，确保稳定准确的显示。 *专利号6723964 了解更多



屏幕的均匀性

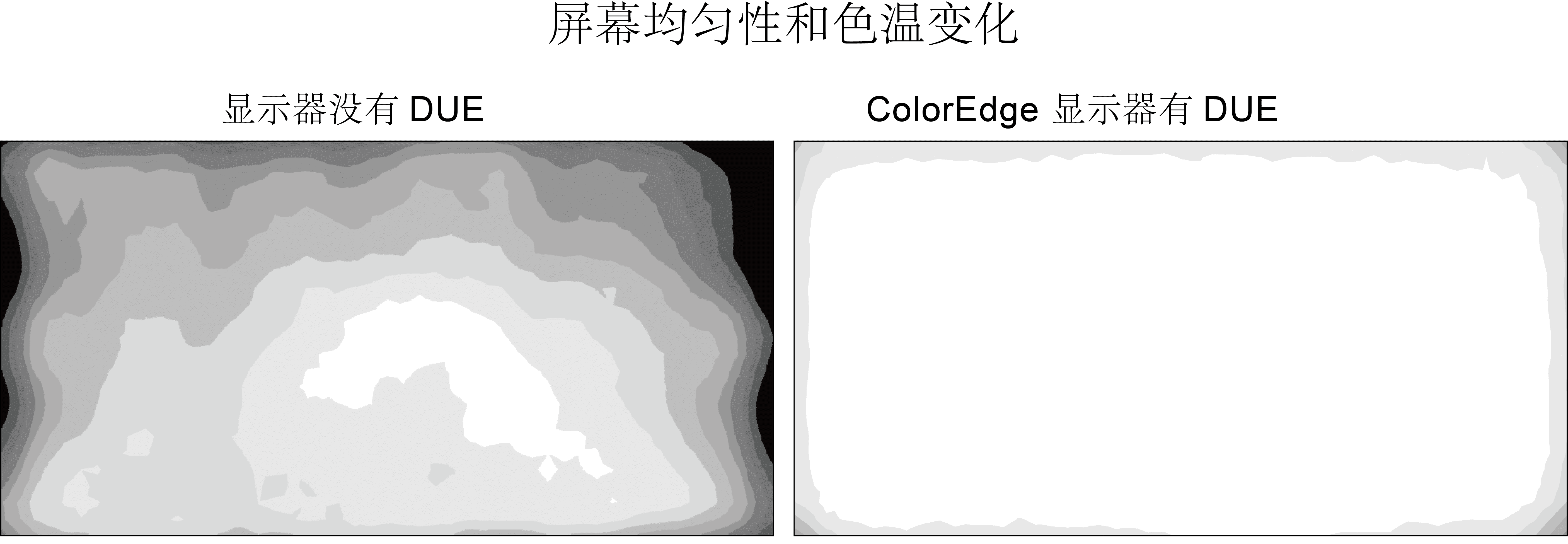

屏幕不同部分的亮度和色度波动是液晶监视器的一个共同特征，这会影响色彩的准确。为了解决这个问题，ColorEdge监视器配备了艺卓专利的数字均匀均衡(DUE)^*技术，该技术可校正屏幕上每个色调的偏差，以确保稳定的图像显示。

*日本专利号4490899、4542988、5618574、5651419


图片仅供参考。实际效果会因型号和环境而异。



三分钟内稳定色彩

标准监视器需要30分钟或更长时间才能稳定其亮度、色度和色调特征。CG1只需要3分钟^*，所以打开监视器后很快就能获得可靠的色彩显示。

*基于EIZO艺卓的内部测试。

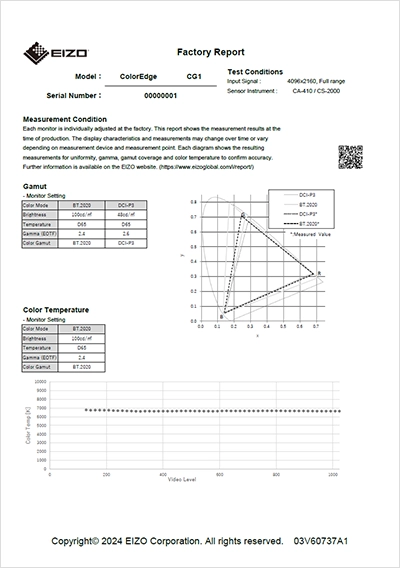

通过工厂报告验证准确性 每台ColorEdge PROMINENCE CG1的包装箱中都有一份工厂报告，其中包含了监视器在生产时的测量结果。该报告包括均匀性，伽玛，色域覆盖和色温的测量数据，以验证每一台的准确性。 了解更多

Pixel Inspection

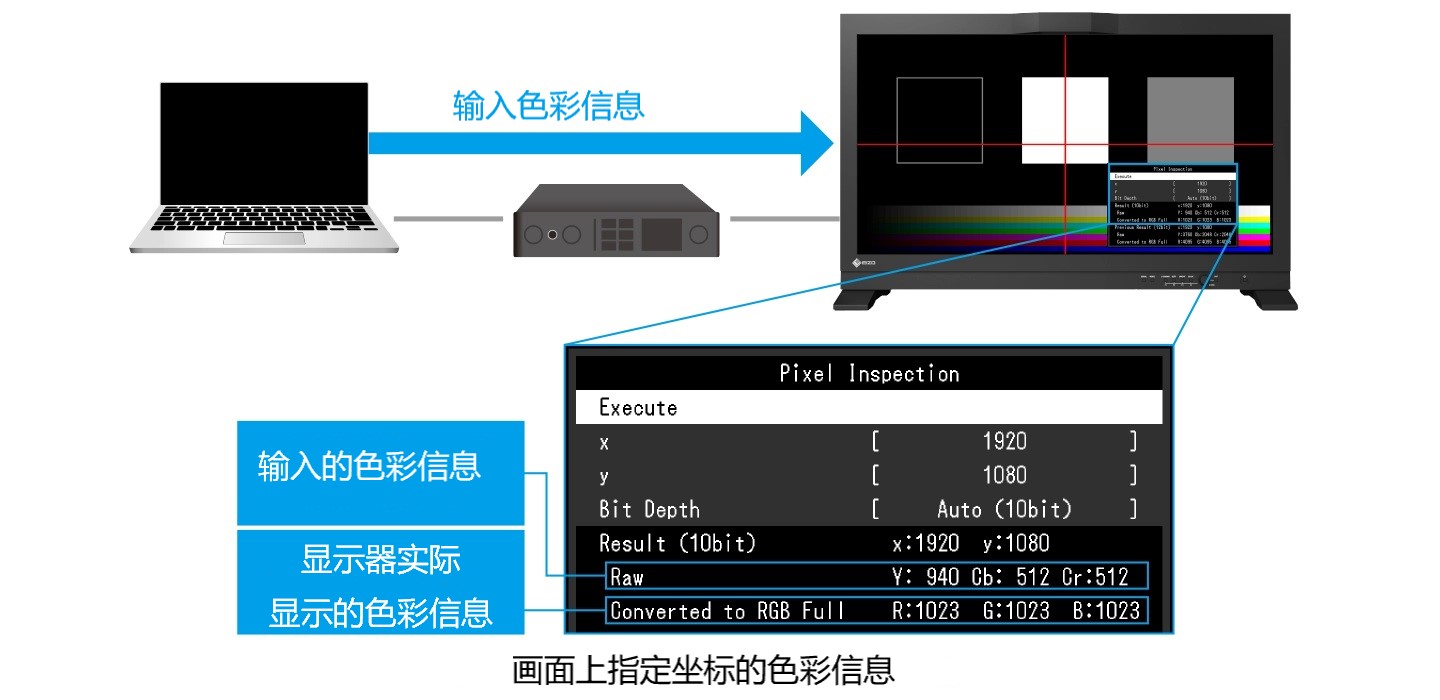

在错误的参数范围内工作会影响创作者的编辑决策，可能需要对项目进行大量的返工，并导致制作计划的延误造成损失。Pixel Inspection，通过监视器的OSD操作，可以显示源输入数据和显示在监视器上的数据中像素的颜色信息。

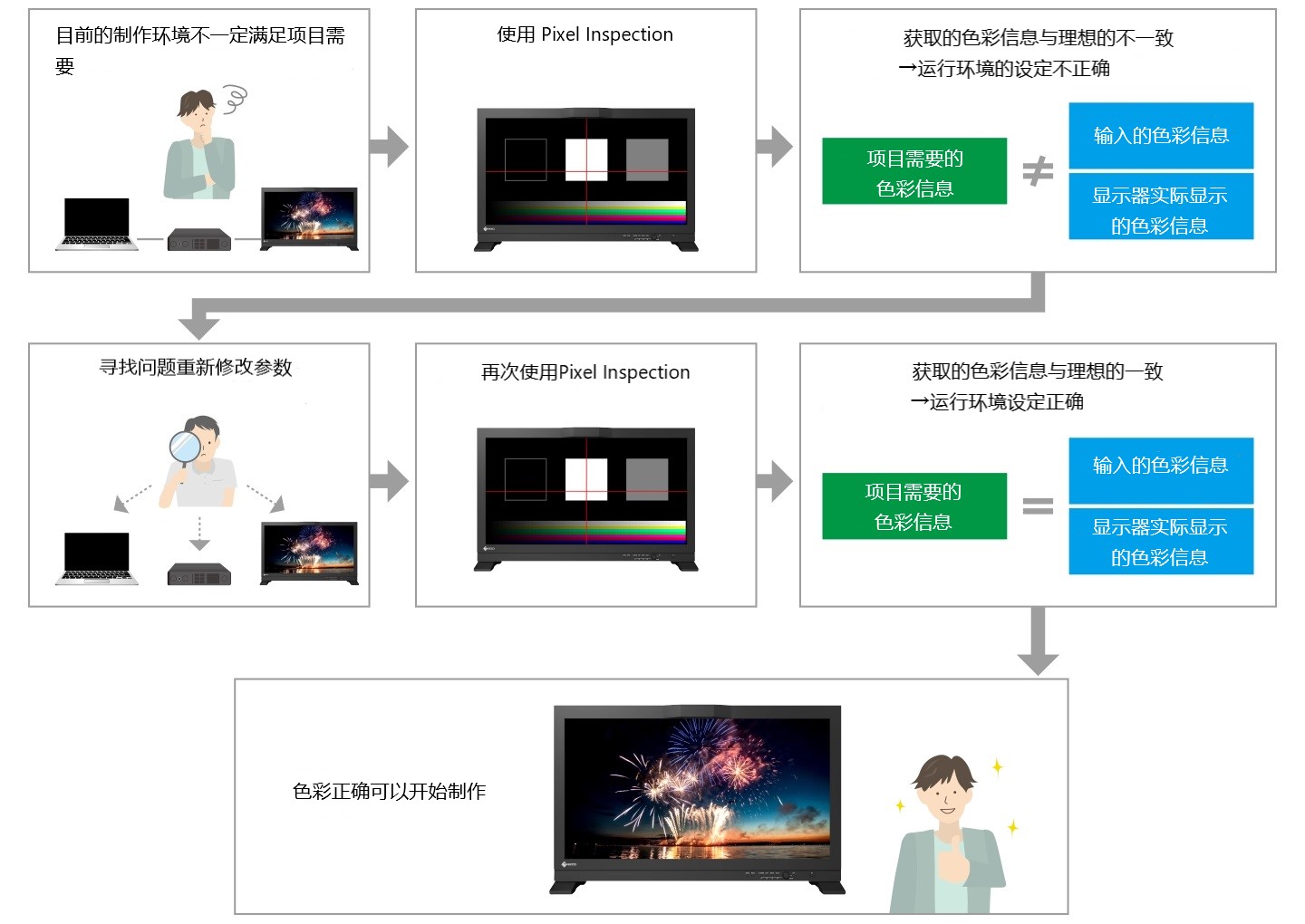

系统管理员可以使用这些信息来验证创建者的技术设置是否与当前项目预定义的颜色参数匹配。当创建者远程工作并且系统管理员不能直接验证设置时，这尤其有用。通过确保创作者在适当的技术条件下工作，工作室可以减少由于不匹配的技术设置而导致项目返工的可能性。






舒适易用

调节旋钮

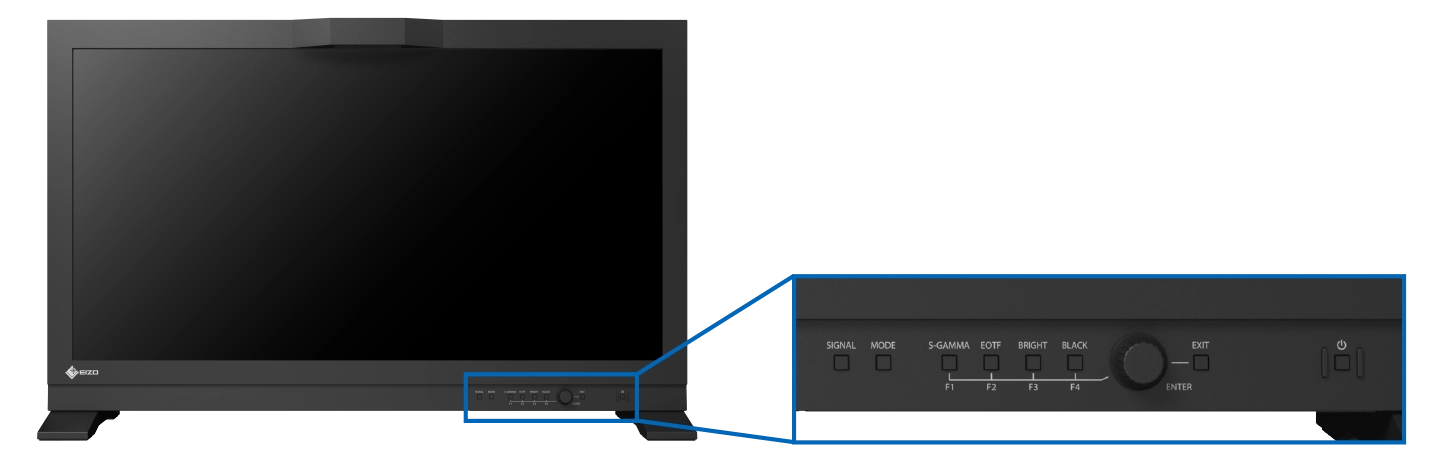

CG1的前框配有调节旋钮，可快速轻松地浏览OSD菜单或调整监视器设置如亮度。此外，监视器还包括快速检查功能，使用户能够在完成数值的任何更改之前预览输入信号的显示效果。




外部OSD控制接口

用户准备的GPI（General Purpose Interface）遥控器可以通过RJ-45与CG1连接。这允许外部设备对OSD选项进行访问。用户可以将频繁使用的功能分配给遥控器的按钮，例如更改颜色模式，打开和关闭标记，缩放，Pixel Inspection等。这样可以简化监视器设置的操作。

远程控制设备不包括在监视器中，必须由用户准备。



无闪烁观看

由于采用LED背光灯控制监视器的亮度,很多人会因此觉察到屏幕闪烁从而导致眼睛疲劳。CG1在不产生任何缺陷，颜色稳定性不打折扣的情况下，调节亮度，使用户不会感觉到闪烁。

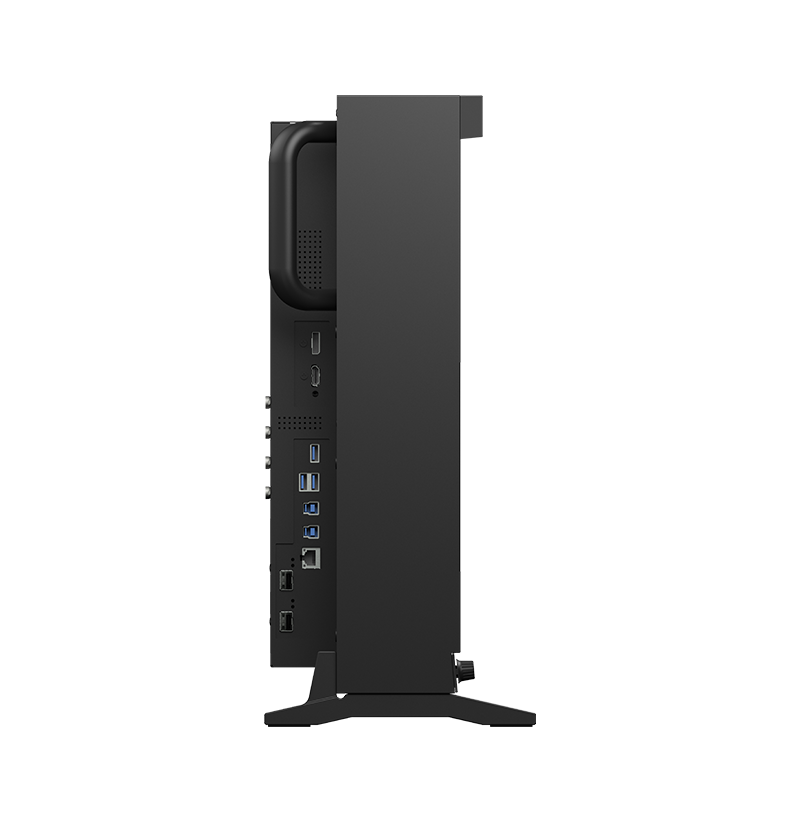

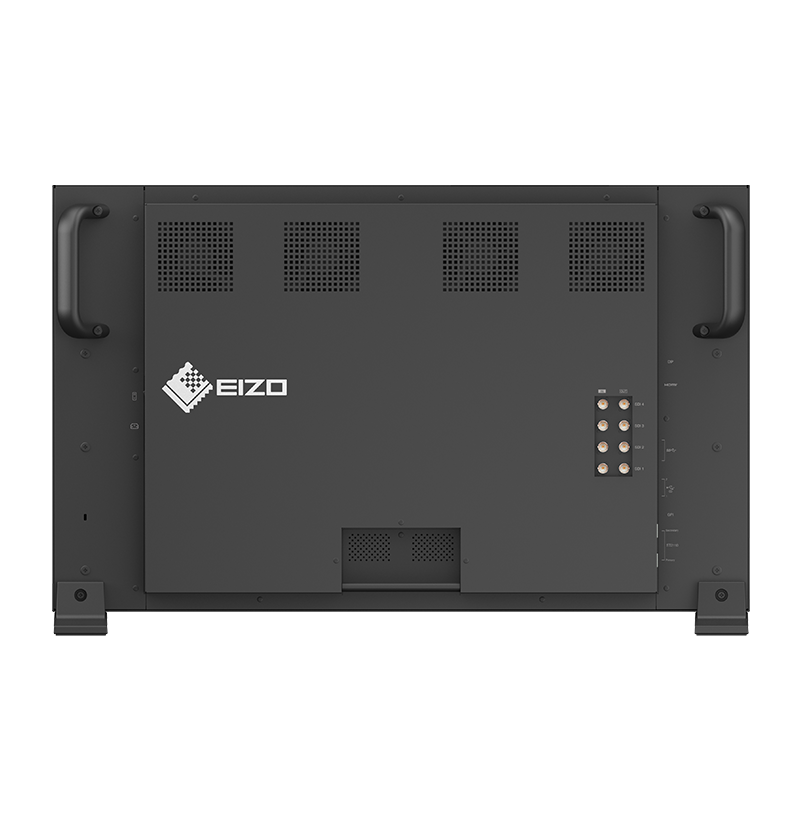

重量轻 CG1的重量只有17.5kg，比上一代轻了30%多。这种重量的显著减少增强了操作监视器时的安全性，使其更容易抬起和安装。此外，当携带或移动监视器时，后把手提供了一个安全的抓力。



质量承诺

5年质保

艺卓为ColorEdge监视器提供的5年质保包括液晶显示屏幕在内的所有部件。艺卓的产品均产自自有工厂，对产品质量的严密把控确保每台监视器坚固耐用。 从购买之日起，CG1的亮度和色彩保证长达10,000小时。在6500K色温下使用时，保证亮度至少800cd/m2。 使用时间不超过30000小时（液晶屏10000小时）

零亮点

艺卓保证其ColorEdge监视器自购买之日起6个月内零亮点。 有关详细信息，请参阅我们的零亮点像素政策。

HDR工作流

除了ColorEdge PROMINENCE CG1 HDR参考级监视器外，艺卓还为其现有CG系列监视器提供可选HLG和PQ曲线支持。这样可以灵活地选择屏幕大小、分辨率和其他规格，同时确保在整个后期制作工作流程中以正确的HDR伽玛曲线显示内容。

型号	CG1-BK
面板
类型	IPS
背光	广色域 LED
尺寸	30.5"（77.5 cm ）
物理分辨率	4096 x 2160（长宽比17：9 ）
显示尺寸 （水平 x 垂直）	685.7 x 361.6 mm
点距	0.167 x 0.167 mm
像素密度	152 ppi
显示色彩	10.7 亿色，10 位显示 （24 位 LUT）
可视角度（水平/ 垂直，标准）	178°, 178°
亮度（标准）	1000 cd/m2
对比度（标准）	1,000,000:1
响应时间（标准）	12 ms（灰-灰）
广色域（标准）	DCI-P3：100%
视频信号
输入端口	DisplayPort （HDCP 2.3）、HDMI（Deep Color，HDCP 2.3）、BNC （12G/6G/3G/HD-SDI） x 2、BNC （3G/HD-SDI） x 2、SFP28 （25GbE， ST 2110） x 2
输出端口	BNC（12G/6G/3G/HD-SDI，全输出（有源））x 2，BNC（3G/HD-SDI，全输出（有源））x 2
数字扫描频率 （水平/ 垂直）	DisplayPort：25 - 137 kHz / 23 - 61 Hz HDMI：15 - 136 kHz / 23 - 61 Hz
USB
上行	USB 5Gbps：Type-B x 2
下行	USB 5Gbps：Type-A x 3
功率
功率要求	AC 100 - 240 V，50 / 60 Hz
标准功耗	271 W
最大功耗	420 W
节电模式	0.5 W
内置校准传感器	有
特性和功能
亮度稳定	有
数字均衡器	有
预设模式	BT.709， BT.2020， DCI-P3， PQ_THEATER， PQ_DCI-P3， PQ_BT.2100， HLG_BT.2100， Calibration, Sync Signal
HDR伽玛	HLG、PQ 曲线
OSD语言	英语、德语、法语、西班牙语、意大利语、瑞典语、简体中文、繁体中文、日语
通信接口	RJ-45 端口
其他	色彩调整， PQ 选项， 自校准， 输入色彩格式， YUV 彩色矩阵， 输入范围， I/P 转换， 黑电平提升， 逐行扫描， 时间码设置， 隔行扫描 / PsF， 图像扩展， Nearest Neighbor, Zoom, BT.709 色域警告， 亮度警告，Blue Only， 标记， 中心标记， 省电模式， 关机定时器， 输入跳过， 模式跳过， 自定义键， 遥控 （GPI）， 信息显示， 键锁， Pixel Inspection
物理规格
尺寸（横向模式，宽 x 高 x 深）	746.8 x 482.7 x 208 mm
尺寸（无底座，宽 x 高 x 深）	746.8 x 457 x 165.8 mm
净重	17.5 kg
净重 （无底座）	16.8 kg
环境要求
温度	0 - 30°C
工作湿度（R.H.，无冷凝）	20 - 80%
认证和标准（请联系艺卓中国以获取最新信息。）	CB、CE、UKCA、TUV/GS、cTUVus、FCC-A、CAN ICES-3 （A）、TUV/S、PSE、VCCI-A、RCM、RoHS、WEEE、TUV/Ergonomics
专有软件
色彩管理软件 ColorNavigator 7	支持
附件
信号线	DisplayPort （2 m）、HDMI （2 m）
其他	AC电源线、USB Type-A - USB Type-B 线缆 （2 m）、安装指南、工厂报告、保修卡、HDMI 夹
质保期	5年2 5 自 2015 年 9 月 1 日或之后购买的商品，自购买之日起 6 个月内零亮点。
尺寸图	PDF

²  在现在的LCD技术下,面板可能会有少量的像素缺失。

⁵  如果显示器长时间连续开启，可能会出现一个斑点或老化。为了最大化显示器的寿命，我们建议定期关闭显示器。
