高动态范围

什么是HDR?

HDR (高动态范围) 是一个使显示设备上显示的内容接近人眼感知的颜色和光线的范围，支持HDR的监视器能够在屏幕上精确显示非常明亮和非常黑暗的区域，并且不会牺牲两者的完整性。较低范围的SDR（标准动态范围）监视器显示HDR内容时亮度、对比度和色彩欠佳。



艺卓的HDR技术

艺卓的ColorEdge PROMINENCE HDR参考级监视器是其首个克服当前市面上其他HDR技术严重缺陷的监视器，所以能够可靠地用于后期制作。

其他 HDR OLED 监视器采用的自动亮度限制（ABL）技术通过特定范围内的调节功能限制监视器显示更亮的场景，以延长监视器使用寿命。这样会降低那些发光区域的亮度，最终导致色彩暗淡模糊。



区域亮度控制技术使用区域背光控制系统根据显示的内容调节屏幕中某区域的亮度。然而，当屏幕上的对象位于调节的背光区域之外时，将会出现"晕轮"效应，从而不可能在更小的细节中精确显示全部色彩。

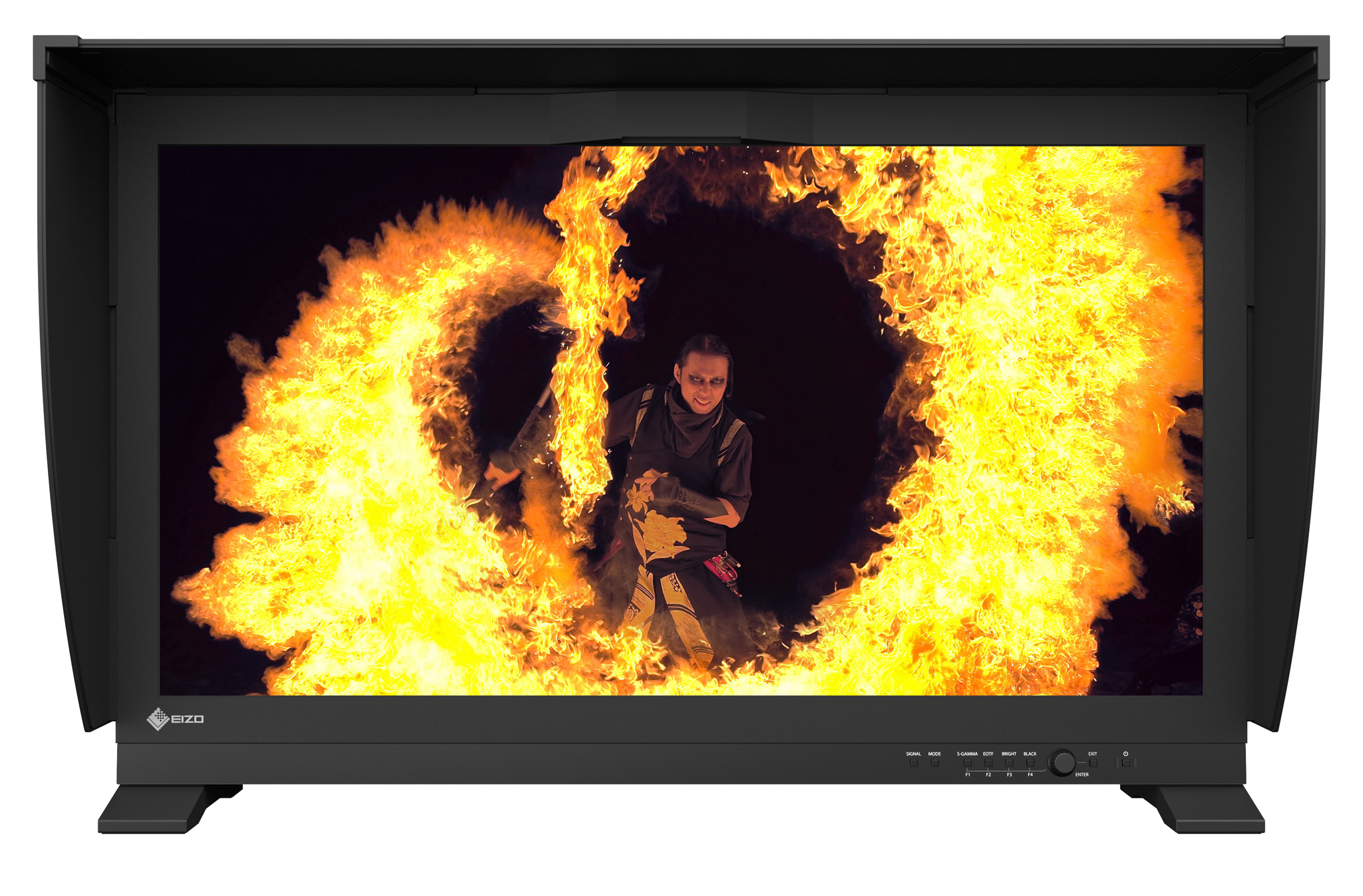

EIZO的ColorEdge PROMINENCE CG3146 提供真正的HDR视觉体验（无ABL 或"晕轮"效应），确保您始终能看到每个像素中准确的色彩和亮度。


伽玛曲线

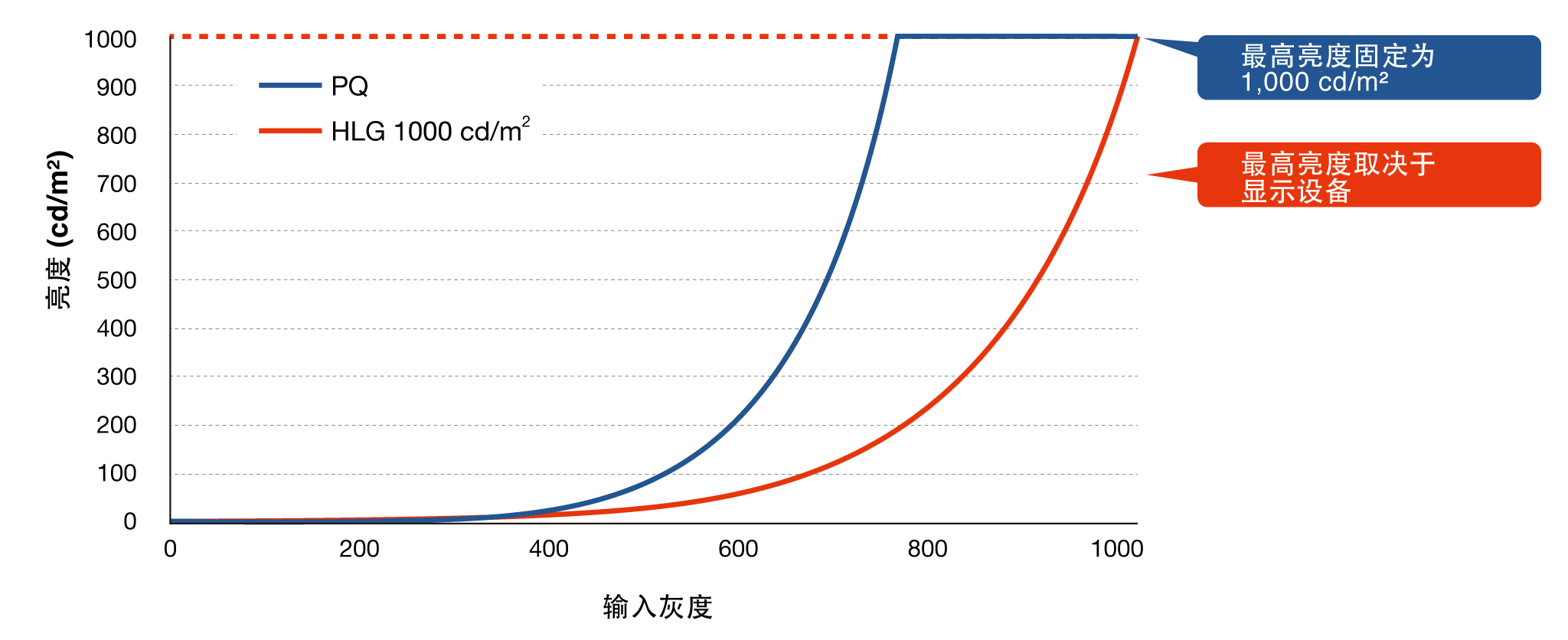

ColorEdge PROMINENCE CG3146支持用于HDR视频 - 混合对数伽玛（HLG）和感知量化（PQ）。 HLG与SDR显示器兼容，适用于实况电视广播。 PQ曲线在色彩和光感方面接近人类视觉系统，非常适合电影、流媒体和其他视频内容。国际电信联盟（ITU）将这两条伽玛曲线标准化为ITU-R BT.2100。 此外，电影和电视工程师协会（SMPTE）将PQ曲线标准化为ST-2084。 简单精确的色彩管理




简单精确的色彩管理

内置传感器简化您的工作流程

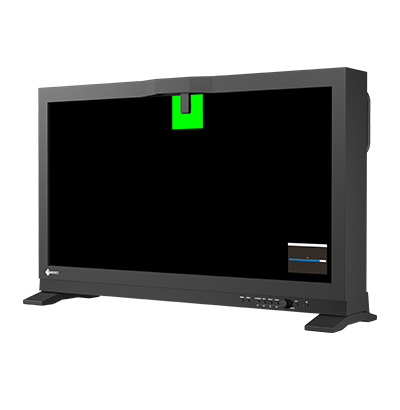

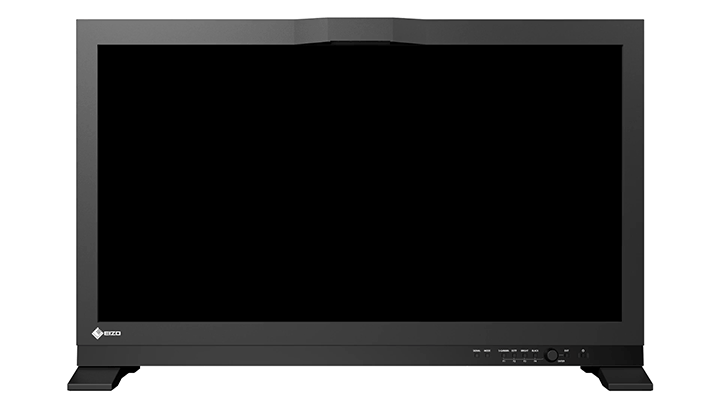

ColorEdge PROMINENCE CG3146是艺卓首款内置传感器的HDR 参考级监视器，该传感器可以校准监视器以保持色彩准确性。这免去了对第三方校准设备的需求，简化了色彩管理。因此您可以更加专注于创作过程。校准信息将直接保存到监视器，因此当连接到多台PC 时，无需重新校准。

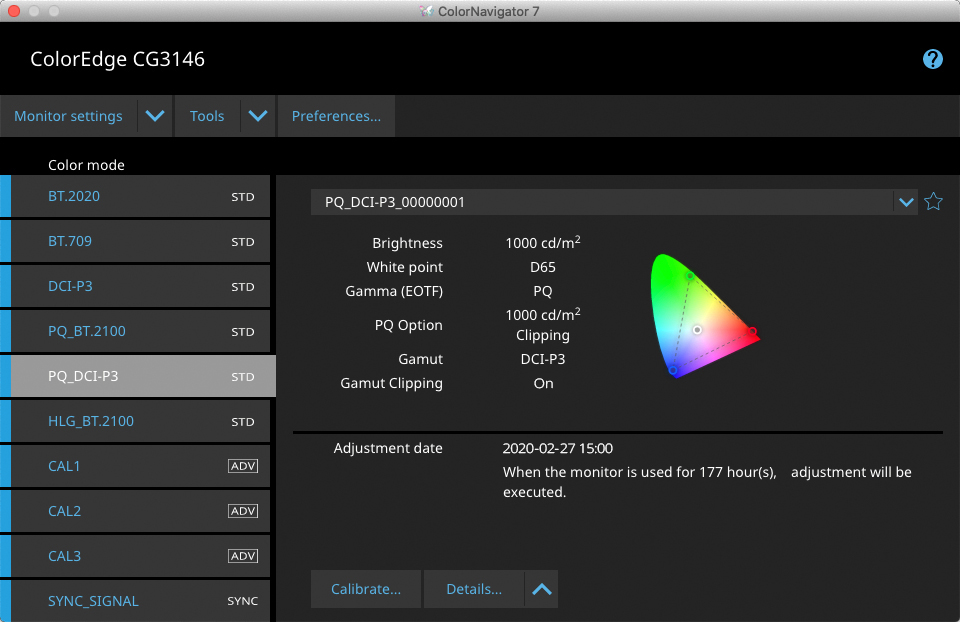

ColorNavigator 7 色彩管理软件

ColorNavigator 7是ColorEdge色彩管理显示器的最新校准和质量控制软件。它结合了艺卓之前的色彩管理软件ColorNavigator 6和ColorNavigator NX的所有功能，为创意工作领域创建了一个全新的改进解决方案。该专有软件使校准变得简单，并为摄影、设计、印刷和视频创建产生可预测的结果。 更多关于ColorNavigator 7的信息

内容编辑和母版制作

高亮度和对比度

ColorEdge PROMINENCE CG3146 的亮度水平达到 1000 cd/m2 ，适合显示HDR内容。它还具有纯黑显示所需的1,000,000:1标准对比度。

DCI 4K 分辨率

ColorEdge PROMINENCE CG3146采用DCI-4K标准（4096 x 2160）显示分辨率，是全高清（1920 x 1080）分辨率的四倍以上。它非常适合通过2D 和 3D CGI进行视频制作、编辑，以及应用于视觉特效、影像合成和色彩分级。

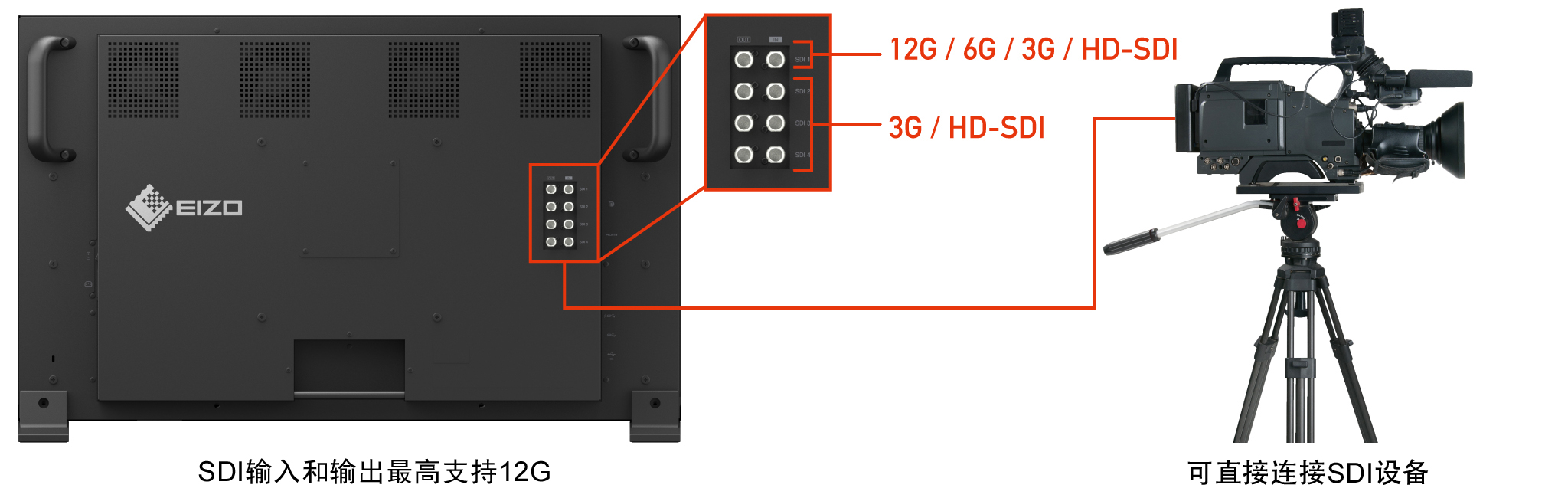

SDI 连接

ColorEdge PROMINENCE CG3146 配备了单链路12G / 6G / 3G / HD-SDI 和双链路或四链路3G * / HD-SDI 连接，可无缝传输4K 视频数据。SDI连接支持2SI（二取样交织），确保影像传输始终保持稳定。SDI连接也支持VPID（Video Payload ID）。
*支持二取样交织。



灵活的连接

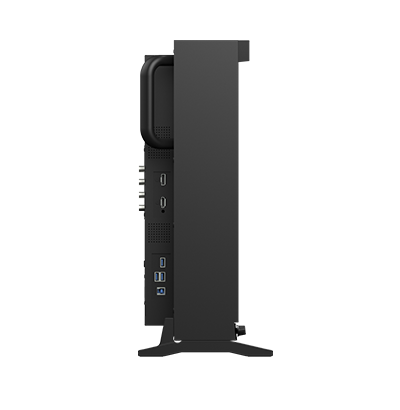

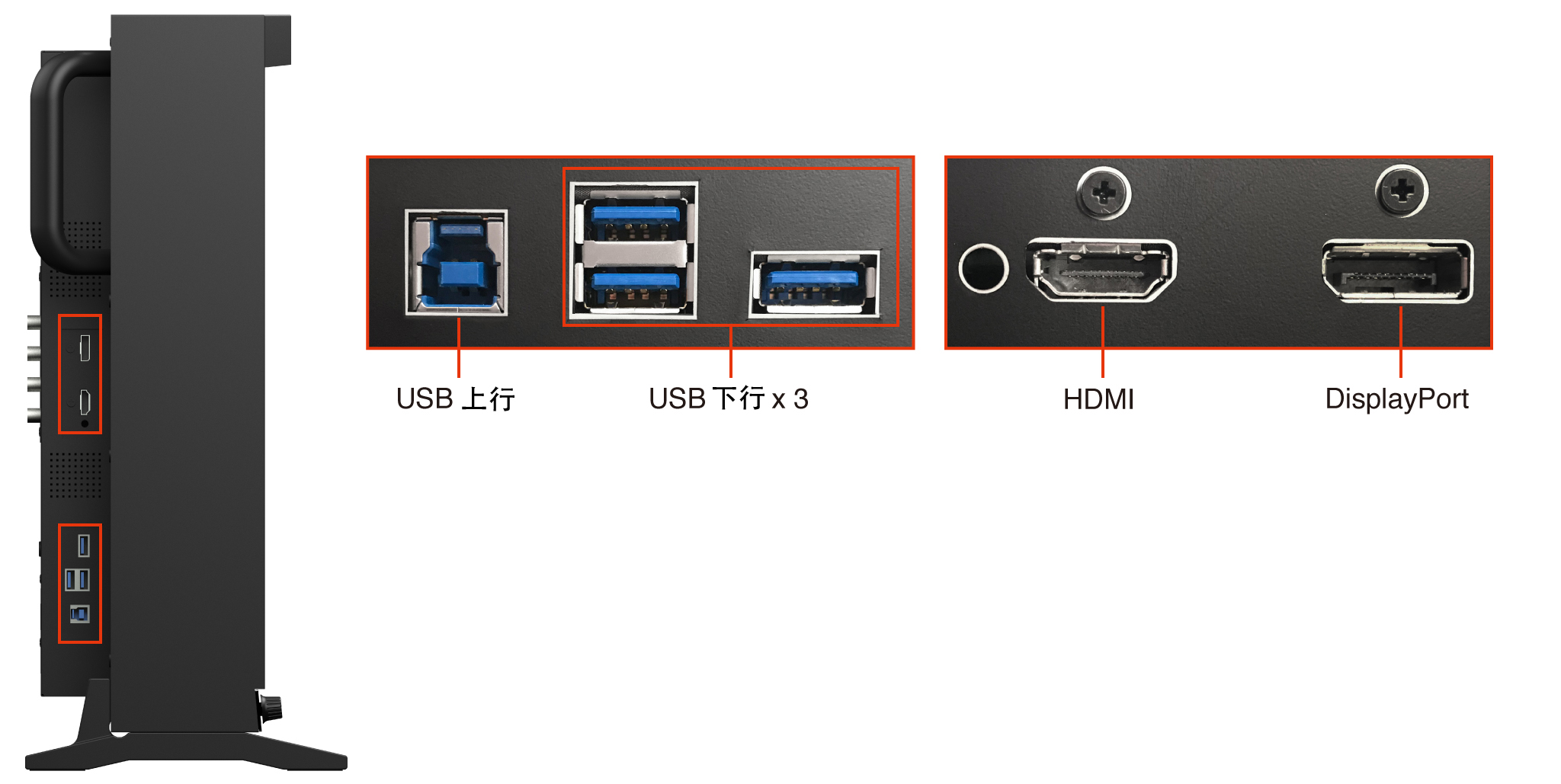

此外，该监视器的HDMI和DisplayPort接口位于监视器的侧面，可以灵活地连接到一系列其他视频设备。它还配备了四个USB下行端口和一个上行端口。

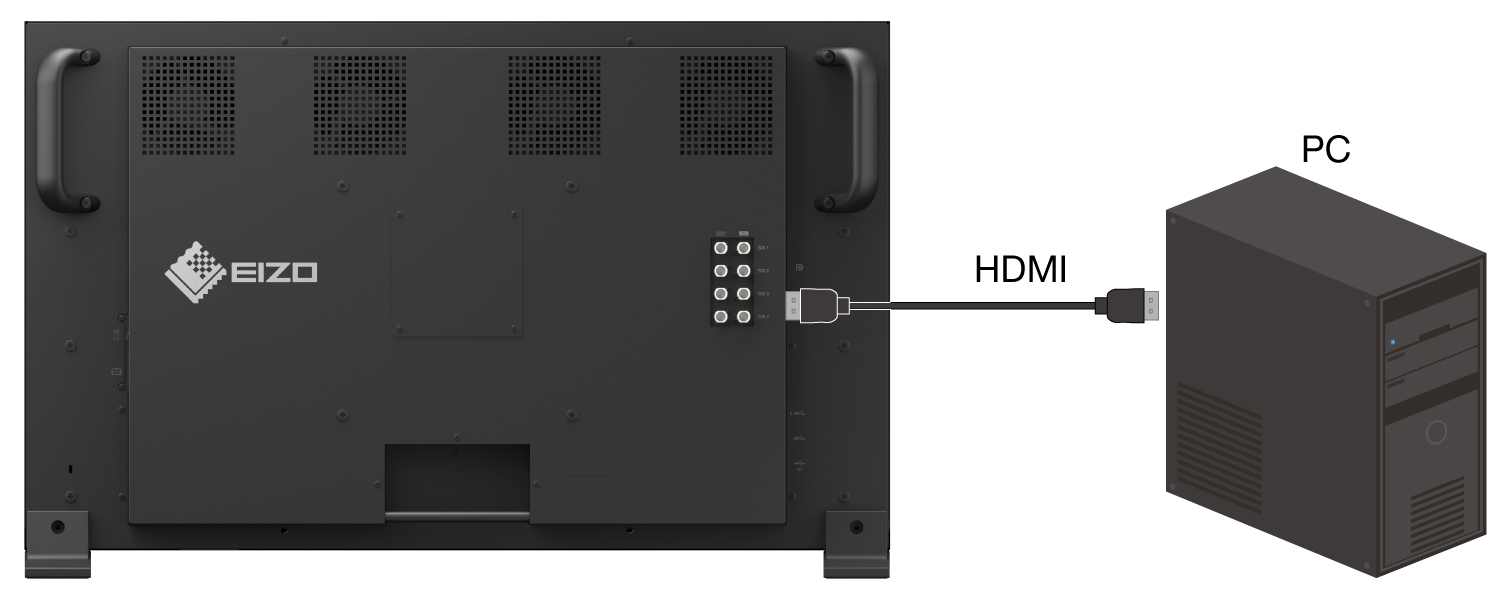

HDMI 和 DisplayPort 输入


HDMI 和 DisplayPort 输入



视频兼容性

该监视器的HDMI和DisplayPort输入支持60p的DCI 4K。其中HDMI输入支持12位4:2:2，DisplayPort输入支持10位4:4:4 。



稳定准确的图像显示

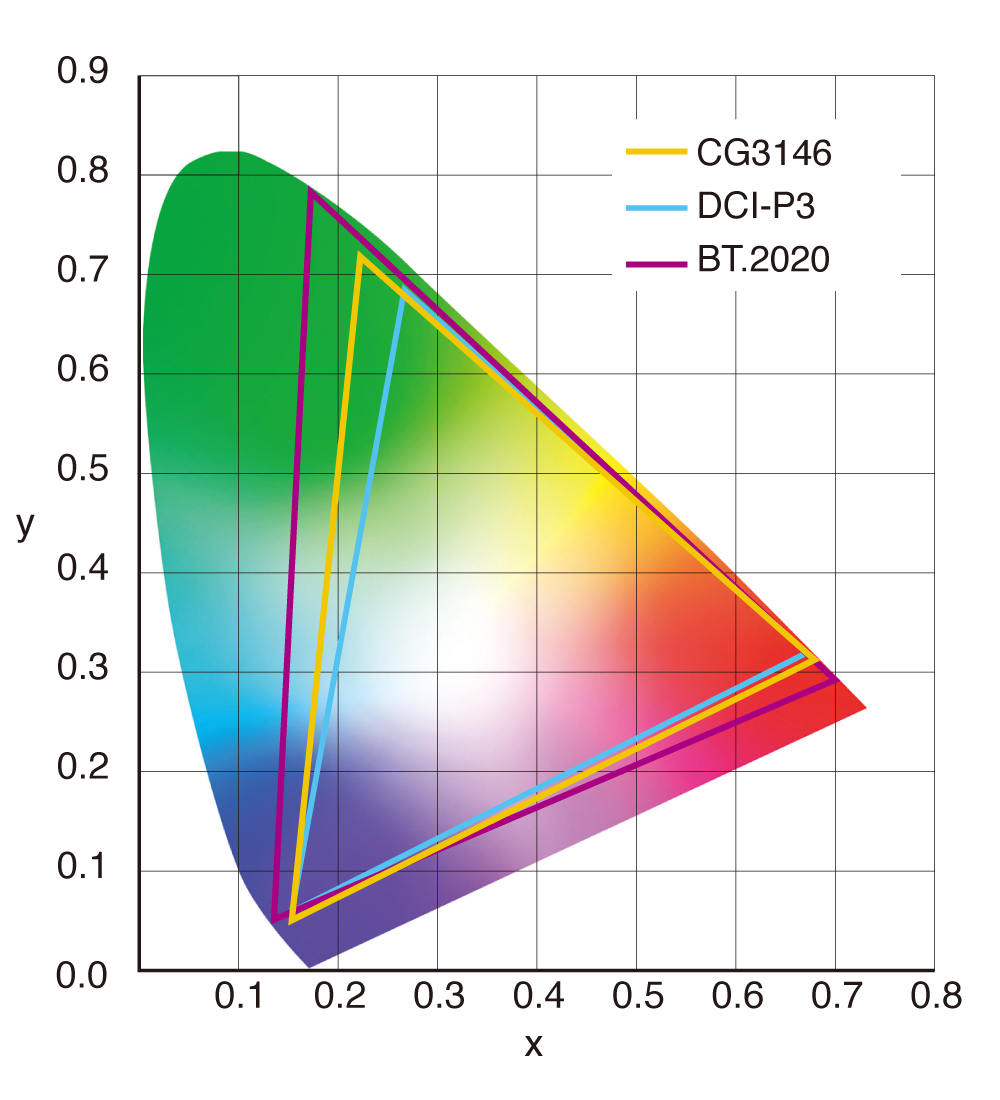

广色域

广色域如实再现99%的DCI-P3用于后期制作。

10位同步显示

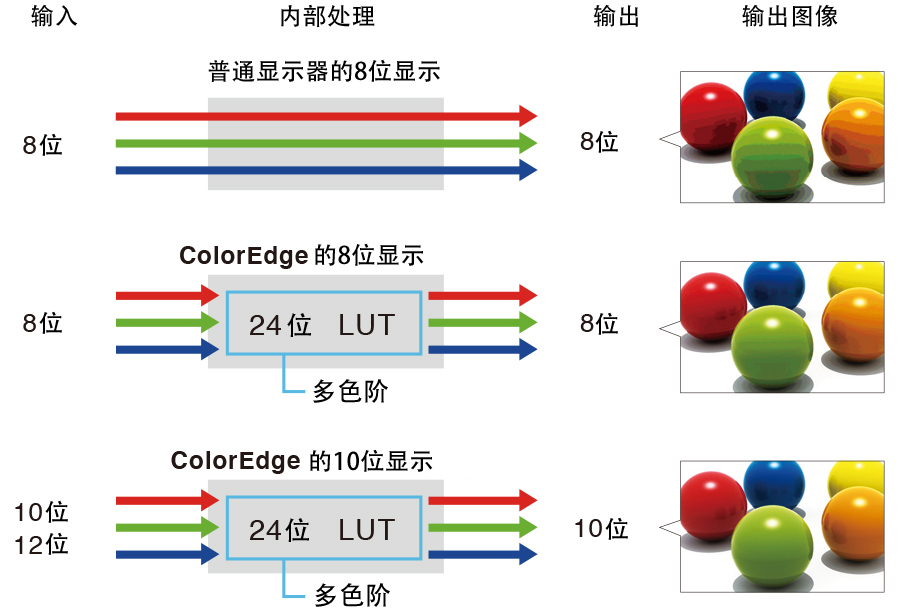

ColorEdge CG3146通过24位查找表（LUT）支持10位同步显示*，可以同时显示十亿种色彩，是8位显示器获得色彩的64倍，这样就可以实现平滑的色彩渐变并降低两种相邻色彩之间的Delta-E值。
*10位显示需要使用支持10位输出的显卡和软件。通过HDMI连接时，需要支持DeepColor的设备才能进行10位显示。



3D LUT使色彩准确显示

这款显示器采用一个3D LUT，能够单独调整RGB三维表上的色彩。3D LUT还改善了显示器的加色混合（RGB的组合），这是显示中性灰阶能力的关键因素。

使用AI稳定显示

液晶显示器的颜色和亮度可能受环境温度和显示器本身温度变化的影响。ColorEdge PROMINENCE CG3146配备了一个温度传感器，可以准确地测量监视器内部的温度，并估计周围环境的温度。通过这种温度感应和估算技术，监视器可以实时调整和精确地显示色阶、颜色、亮度和其他特性。此外，艺卓在估算算法中使用了AI（人工智能），因此它可以区分各种温度变化模式以计算出更准确的校正值。 *专利申请中。 阅读我们的白皮书了解更多有关图像质量稳定的信息。



三分钟内稳定色彩

标准监视器一般需要至少30分钟的时间才能稳定其亮度、色度和色调特征。而ColorEdge CG3146只需要3分钟*，所以打开监视器很快就能获得可靠的色彩显示。
*基于艺卓的内部测试。



屏幕各个部分实现均匀显示

屏幕不同部分的亮度和色度波动是液晶显示器的一个共同特征，这会影响色彩的准确。为了解决这个问题，ColorEdge 显示器配备了艺卓推的专有数字均匀均衡（DUE）技术，可校正屏幕上每个色调的偏差，以确保稳定的图像显示。



附加功能

多种预设色彩模式

ColorEdge PROMINENCE CG3146 通过监视器正面的按钮可以快速访问多种广播标准的预设色彩模式。 可用的模式有BT.2020、BT.709、DCI-P3、PQ_BT.2100、PQ_DCI-P3、HLG_BT.2100、校准和同步信号。


自动色彩设置

为确保色彩设置在创作过程中保持一致，ColorEdge PROMINENCE CG3146配备同步信号功能，该功能可根据视频信号自动调整监视器的设置，例如输入范围和输入色彩格式。



亮度警告

ColorEdge PROMINENCE CG3146 包含一个PQ和HLG剪切功能，可显示亮度级别高于当前设置的图像区域。以当前设置无法以正确亮度显示的区域以黄色或洋红色显示，可以查看亮度级别为300、500、1000和4000 cd/m²。

关

开

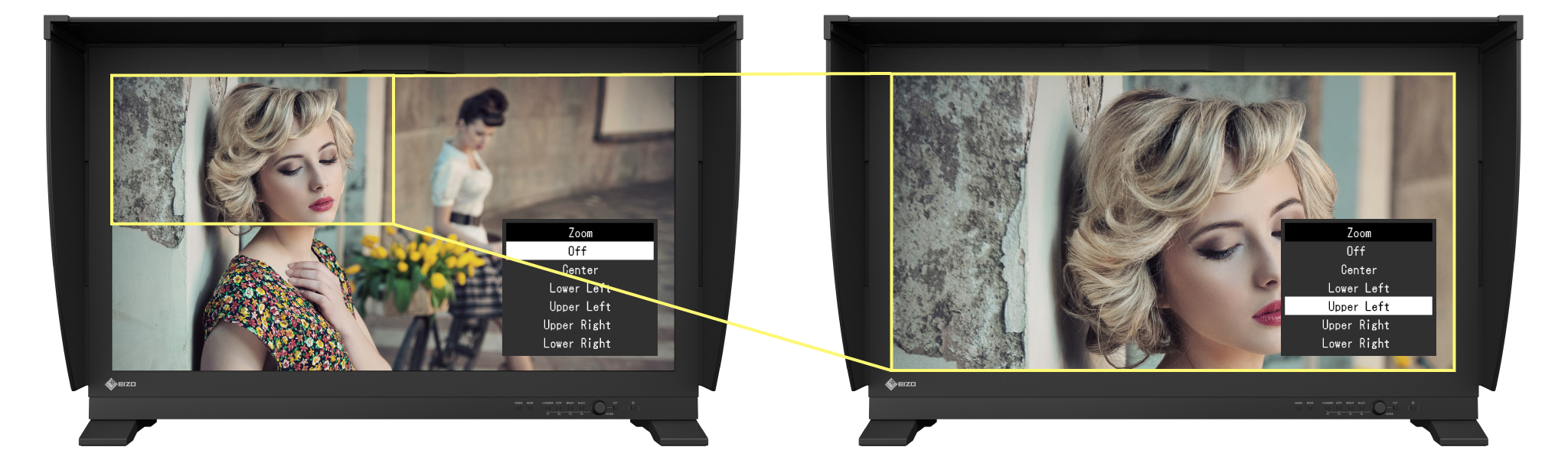

4K 变焦功能

放大屏幕区域以确认细节，并使用4K变焦功能检查照片中的对焦精确度。 使用监视器的前面按钮便可以快速轻松地进行。

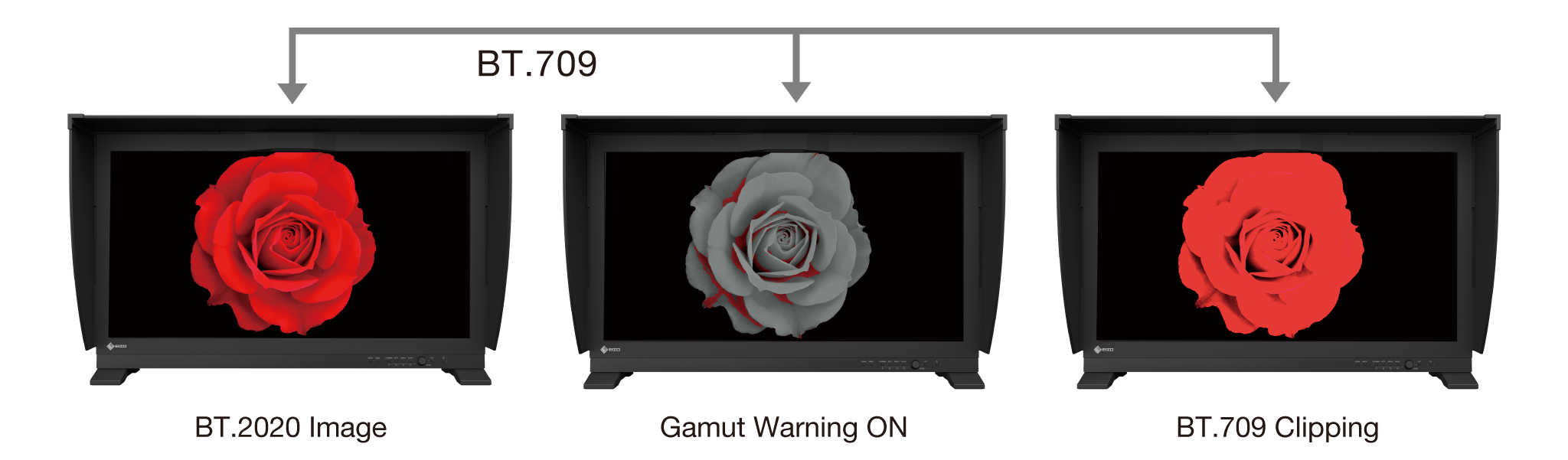

BT.709 超出色域范围时的警告

监视器包含色域警告预设。选中后，将难以使用Rec.709 还原的Rec.2020 图像区域转为灰度图，以明确显示。另外被称为Rec. 709 Clipping 的模式允许编辑人员使用Rec.709 色彩空间观看Rec.2020 图像，模拟其在HDTV 环境中呈现在观众眼前的效果。



舒适易用

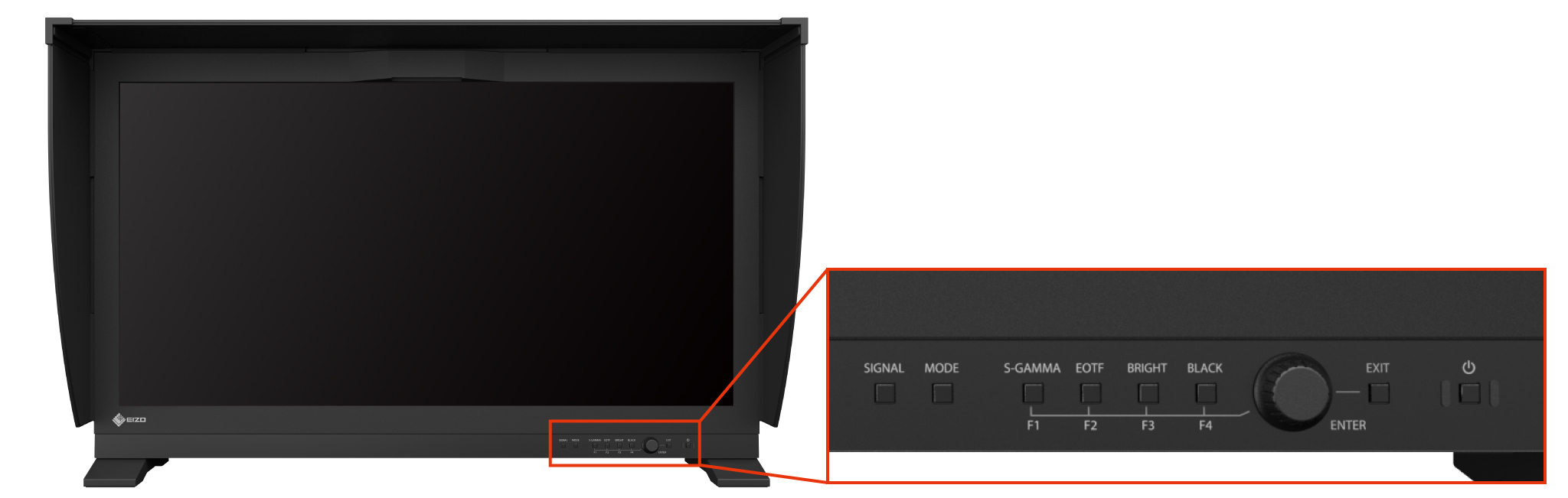

调节旋钮

监视器的前框配有调节旋钮，可快速轻松地浏览OSD菜单或调整监视器设置（例如亮度）。



无闪烁的观看

由于采用LED 背光灯控制监视器的亮度, 很多用户会因此觉察到屏幕闪烁从而导致眼睛疲劳。ColorEdge PROMINENCE CG3146 在不产生任何缺陷，颜色稳定性不打折扣的情况下，调节亮度，使你不会感觉到闪烁。

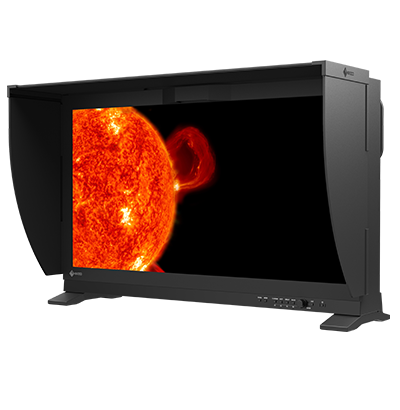

遮光罩

监视器配备的遮光罩可有效防止环境照明引起屏幕眩光。遮光罩通过磁力附设在监视器上，可快速轻松地进行安装。

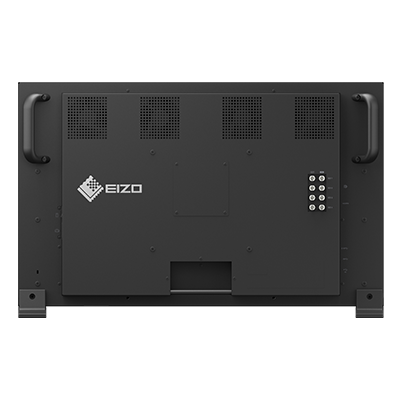

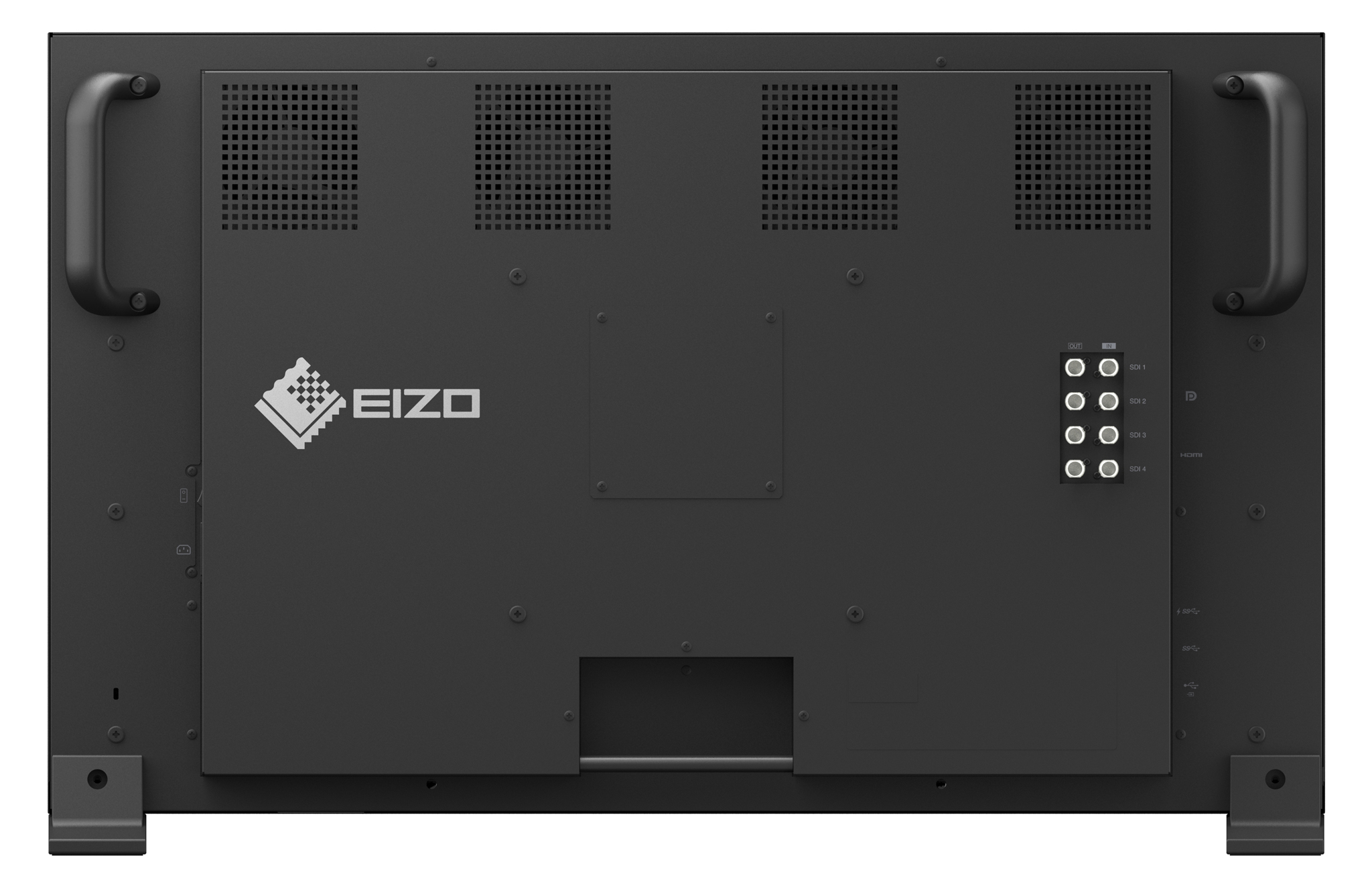

后置便携提手

移动监视器时，背部的两个手柄可以牢固抓握。



质量承诺

5年质保

厂家为ColorEdge显示器提供的5 年质保包括液晶显示屏幕*在内的所有部件。艺卓的产品均产自自有工厂，对产品质量的严密把控确保每台显示器坚固耐用。

使用时间不超过30,000小时。(液晶屏10,000小时)。



亮度和色彩保证

ColorEdge PROMINENCE CG3146 的亮度和色彩最高可质保10,000小时（从购买之日起）。在6500K色温下使用时，保证亮度至少为800 cd/m² 。

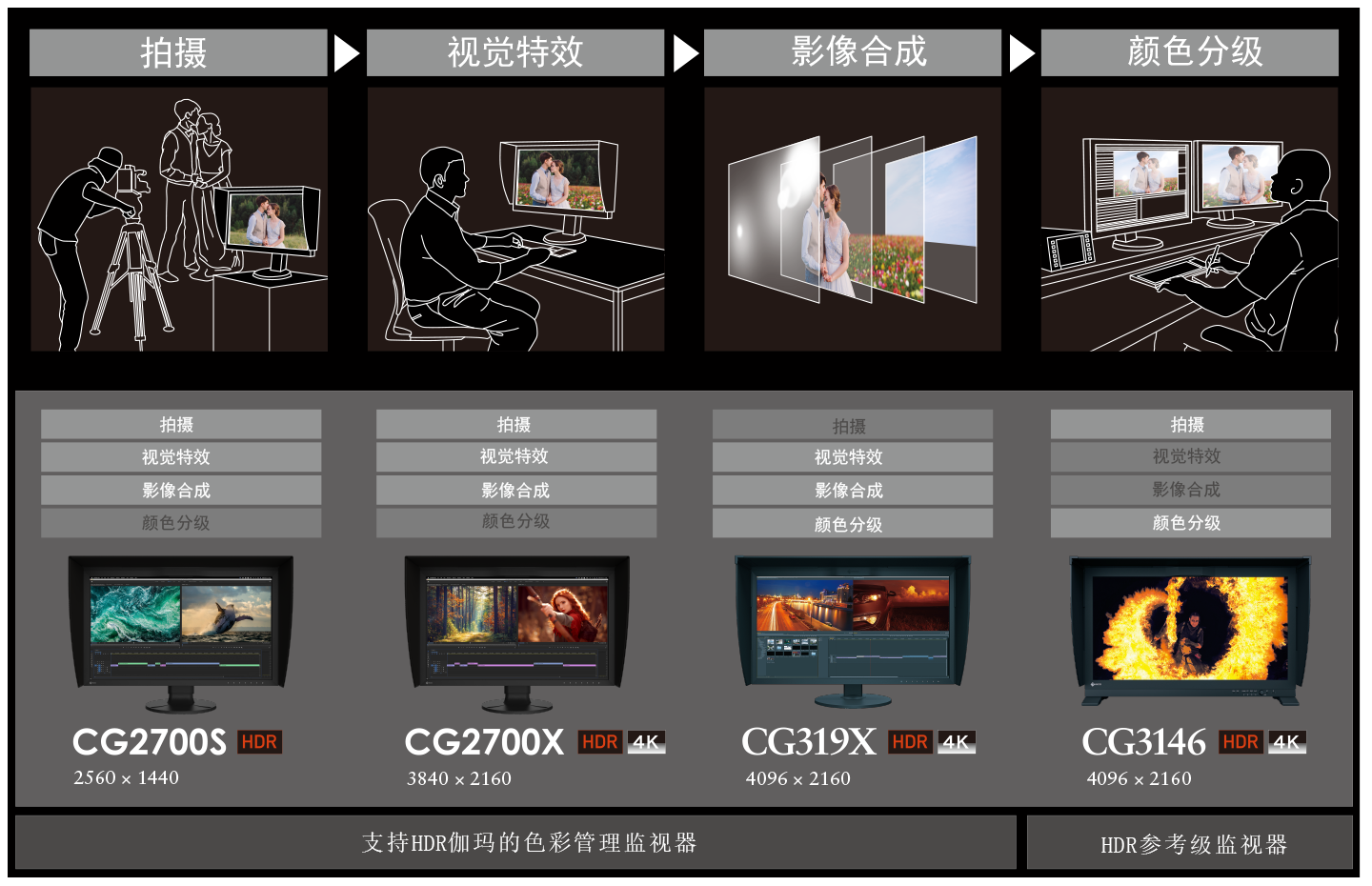

HDR 工作流程

除ColorEdge PROMINENCE CG3146 HDR参考级监视器外，艺卓还为其现有CG系列显示器提供可选HLG和PQ曲线支持。与SDR相比，经过优化的伽玛曲线渲染的图像显得更加接近于人眼感知的现实世界。这些产品支持从拍摄到色彩分级的HDR工作流程。

有关HDR技术的更多信息，请参阅此文章。

国际专业创意人员广泛使用

2015年，艺卓设立了ColorEdge大使计划，展示专业摄影师、设计师、电影制作人和其他致力于激励和教育世界各地艺术家的创意人员。 艺卓的大使们 - 他们都是ColorEdge的用户 - 都热衷于他们的工艺，并为实现他们的创意视野准备最好的设备。

请点击 此处查看ColorEdge大使。

机箱颜色	CG3146-BK
面板
类型	IPS
背光类型	广色域LED
尺寸	31.1" / 78.9 cm
物理分辨率	4096 x 2160 (17:9 长宽比)
显示尺寸 (水平 x垂直)	698.0 x 368.1 mm
点距	0.170 x 0.170 mm
像素密度	149ppi
灰阶特性	SDI、DisplayPort、HDMI：1,024 色( 选自1677 万色)
显示色彩	SDI、DisplayPort、HDMI：10.7 亿色（选自24 位调色板)
可视角度 (水平/垂直,标准)	178°, 178°
亮度 (标准)	1000 cd/m2
对比度 (标准)	1,000,000:1
响应时间 (标准)	10 ms (灰-灰)
宽色域 (标准)	DCI-P3: 99%
视频信号
输入端口	BNC (12G/6G/3G/HD-SDI), BNC (3G/HD-SDI) x 3, DisplayPort (HDCP 1.3), HDMI (Deep Color, HDCP 2.2 / 1.4)
输出端口	BNC (12G/6G/3G/HD-SDI, through-out (active)), BNC (3G/HD-SDI, through-out (active)) x 3
数字扫描频率 (水平，垂直)	DisplayPort: 25 - 137 kHz / 23 - 61 Hz HDMI: 15 - 136 kHz / 23 - 61 Hz
USB
上行	USB 3.1 Gen 1: Type-B
下行	USB 3.1 Gen 1: Type-A x 3 (电池充电最大 10.5 W x1)
功率
电源	AC 100 - 240 V, 50 / 60 Hz
标准功耗	282 W
最大功耗	463 W
节电模式	少于1.2 W
待机模式	少于1.0 W
内置校准传感器	有
特性和功能
亮度稳定	有
数字均衡器	有
预设模式	色彩模式 (BT.2020, BT.709, DCI, PQ_BT.2100, PQ_BT.709, PQ_DCI, HLG_BT.2100, Calibration, Sync Signal)
HDR 伽玛	HLG、PQ curve
OSD 语言	英语、德语、法语、西班牙语、意大利语、瑞典语、简体中文、繁体中文 、日语
其他	色彩调整、PQ 选项、自校準、输入色彩格式、YUV 彩色矩陣、输入范围、I/P 转换、黑電平提升、逐行扫描、时间码设置、隔行扫描 / PsF、图像扩展、缩放、BT.709 色域警告、亮度警告、共同视图、 Blue Only、Marker、省电模式、关机定时器、输入跳过、模式跳过、自定义键、 信息显示、键锁
物理规格
尺寸 (横向模式、宽 x 高 x 深)	757 x 488 x 208 mm
尺寸 (无底座、有遮光罩、宽 x 高 x深 )	757 x 463 x 170 mm
尺寸 (横向模式、有遮光罩、宽 x 高 x深 )	778 x 498.5 x 327 mm
净重	26.5 kg
净重 (无底座)	25.2 kg
净重 (有遮光罩)	27.4 kg
安装孔距 (VESA 标准)	200 x 200 mm
环境要求
操作温度	0 - 30 °C
操作湿度 (R.H., 无冷凝)	20 - 80 %
认证及标准 (请联络艺卓中国以获得最新信息)	CB, CE, TUV/GS, cTUVus, FCC-B, CAN ICES-3 (B), TUV/S, PSE, VCCI-B, RCM, EAC, RoHS, WEEE, TUV/Ergonomics
专有软件
色彩管理软件 ColorNavigator 7	支持
附件
信号线	DisplayPort (2 m), HDMI (2 m)
其他	AC电源线、USB 线、调校证书、安装指南、屏幕清洁、显示器遮光罩、保修卡、HDMI 夹
质保期	5年2 5
尺寸	PDF

²  在现在的LCD技术下,面板可能会有少量的像素缺失。

⁵  如果显示器持续停留同一个画面较长的时期，可能会出现一个斑点或老化。为了最大化显示器的寿命，我们建议定期关闭显示器。
